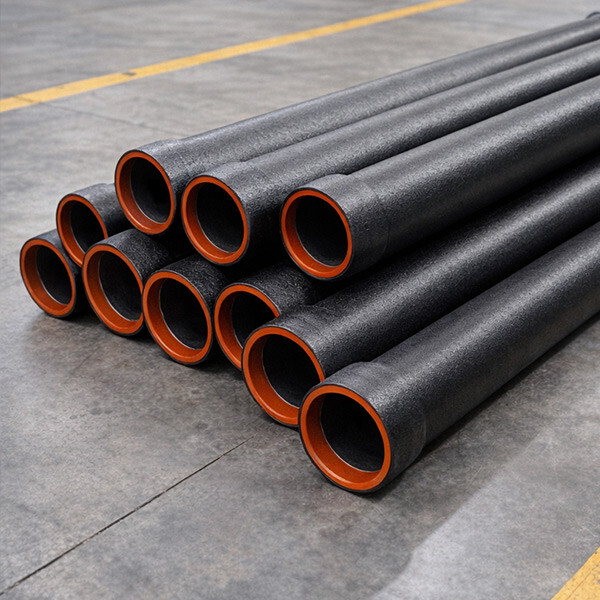

Трубы чугунные ТЧК (труба чугунная канализационная) — это безнапорные раструбные трубы из серого чугуна, предназначенные для систем внутренней и наружной канализации. Они изготавливаются по ГОСТ 6942-98 и широко применяются в жилых, общественных и промышленных зданиях для отведения хозяйственно-бытовых и производственных сточных вод.
Аббревиатура ТЧК расшифровывается как «труба чугунная канализационная». Маркировка изделия выглядит как ТЧК-DN-L, где DN — условный проход (диаметр) в миллиметрах, а L — строительная длина. Например, ТЧК-100-2000 означает трубу с условным проходом 100 мм и длиной 2000 мм.
Что такое трубы ТЧК

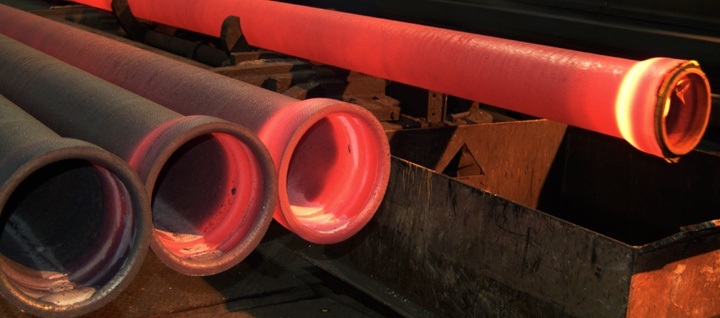

Трубы ТЧК производятся методом литья из серого чугуна с пластинчатым графитом (марки СЧ15–СЧ35 по ГОСТ 1412-85). Серый чугун — материал с высокой механической прочностью, коррозионной стойкостью и отличными шумоизоляционными свойствами. Он не поддерживает горение, что делает трубы ТЧК предпочтительным выбором для зданий с повышенными требованиями к пожарной безопасности.
Конструктивно труба ТЧК представляет собой раструбное изделие: один конец имеет раструб (расширение), а другой — гладкий хвостовик. Соединение осуществляется вставкой хвостовика одной трубы в раструб другой с уплотнением просмолённой прядью (каболкой), резиновым кольцом или цементным раствором. Сварка для монтажа не требуется.
Внутренняя и наружная поверхности труб покрываются антикоррозионным битумным лаком или битумной мастикой, что обеспечивает защиту от агрессивных сточных сред и продлевает срок службы до 50–80 лет.
Как выбрать чугунные трубы ТЧК
1. Определите нужный диаметр (DN)
- DN 50 — отвод стоков от отдельных сантехнических приборов (раковины, унитазы), стояки в малоэтажных зданиях.
- DN 100 — общедомовая канализация, стояки в многоэтажных жилых домах, подвальные сети.
- DN 150 — магистральные участки, промышленные сети, уличная канализация с увеличенным объёмом стоков.
Стандартные строительные длины — 1 и 2 метра. Короткие отрезки удобнее для монтажа в стеснённых условиях, длинные — снижают количество стыков и ускоряют сборку на прямых участках.
- СЧ15, СЧ20 — базовые марки для большинства бытовых и общественных систем канализации. Оптимальное соотношение цены и прочности.
- СЧ25, СЧ30, СЧ35 — повышенная прочность для объектов с увеличенными нагрузками или агрессивной средой.
Раструбное соединение под каболку — классический вариант, обеспечивающий надёжную герметизацию. Для упрощения монтажа можно использовать резиновые уплотнительные манжеты. Совместимость с пластиковыми элементами канализации достигается через специальные переходы.
5. Оцените условия эксплуатации
- Температура среды: трубы ТЧК рассчитаны на работу от −80 °C до +80 °C. При длительном контакте с горячими стоками (выше 60 °C) битумное покрытие может размягчаться — в этом случае рассмотрите трубы с эпоксидным покрытием (SML).
- Агрессивность среды: для стандартных хозяйственно-бытовых стоков достаточно серого чугуна с битумным покрытием. Для химически агрессивных сред потребуются специальные покрытия.
- Пожарная безопасность: чугун не поддерживает горение — это преимущество перед полимерными трубами в зданиях с высокими требованиями к огнестойкости.
Преимущества труб ТЧК
- Высокая прочность — устойчивость к механическим нагрузкам, ударным воздействиям и деформациям при укладке в грунт.
- Долговечность — срок службы более 50 лет при правильном монтаже и эксплуатации.
- Коррозионная стойкость — битумное покрытие защищает от агрессивных сточных вод.
- Огнестойкость — чугун негорюч, не выделяет токсичных веществ при нагреве.
- Шумоизоляция — чугун гасит звук лучше, чем полимерные аналоги, что особенно важно в жилых зданиях.
- Простота монтажа — раструбное соединение не требует сварки; уплотнение каболкой или резиновым кольцом.
- Совместимость — трубы ТЧК стыкуются с фасонными частями (отводы, тройники, крестовины, ревизии, заглушки) по тому же ГОСТ 6942-98.
Область применения
Трубы ТЧК используются при монтаже:
- внутренней канализации жилых домов и общественных зданий;
- наружных самотёчных канализационных сетей;
- систем водоотведения промышленных предприятий;
- ливневой канализации;
- подземных инженерных коммуникаций и колодцев;
- реконструкции и капитального ремонта существующих безнапорных систем;
- водоотводных устройств мостов и путепроводов (в составе ВУ-150 по серии 3.503).
Монтаж чугунных труб ТЧК
Монтаж труб ТЧК выполняется в соответствии со строительными нормами и правилами (СНиП / СП). Основные этапы:
-
Подготовка трубы — резка серого чугуна выполняется болгаркой с отрезным диском по камню или металлу. Торец зачищается от заусенцев. Гнуть чугун нельзя — повороты собираются из отводов и колен.
-
Соединение — гладкий конец трубы вставляется в раструб предыдущей без перекоса. Уплотнение выполняется одним из способов:
- зачеканка раструба просмолённой прядью (каболкой) с последующей заливкой цементным раствором;
- использование резинового уплотнительного кольца (манжеты);
- заливка нагретой серой (применяется редко, в основном при ремонте старых сетей).
-
Гидравлическое испытание — смонтированный участок испытывается давлением 0,1 МПа в течение не менее 15 секунд без признаков течи и запотевания стыков.
-
Крепление — трубы фиксируются хомутами и креплениями в соответствии с проектом, обеспечивая уклон для самотёчного движения стоков.
Часто задаваемые вопросы
Чем отличаются ТЧК от ЧК?
Маркировка ТЧК и ЧК применяется к одним и тем же канализационным чугунным трубам по ГОСТ 6942-98. ТЧК — расширенное обозначение «труба чугунная канализационная», ЧК — сокращённое. Сортамент, материал и характеристики идентичны.
Можно ли использовать трубы ТЧК под давлением?
Нет. Трубы ТЧК — безнапорные, рассчитанные на самотёчное движение стоков. Контрольное гидравлическое испытание 0,1 МПа проверяет герметичность стыков, но не является рабочим режимом. Для напорных систем применяйте трубы ЧНР или ВЧШГ.
Как расшифровать ТЧК-100-2000?
Труба чугунная канализационная, условный проход DN 100 мм, строительная длина 2000 мм.
Какова температура эксплуатации труб ТЧК?
Температурный диапазон — от −80 °C до +80 °C. Однако битумное покрытие размягчается при температуре от 60 °C, поэтому при регулярных горячих сбросах следует рассмотреть альтернативные покрытия.
Совместимы ли трубы ТЧК с пластиковой канализацией?
Да, для перехода с чугуна на пластик используются специальные переходные манжеты и патрубки.

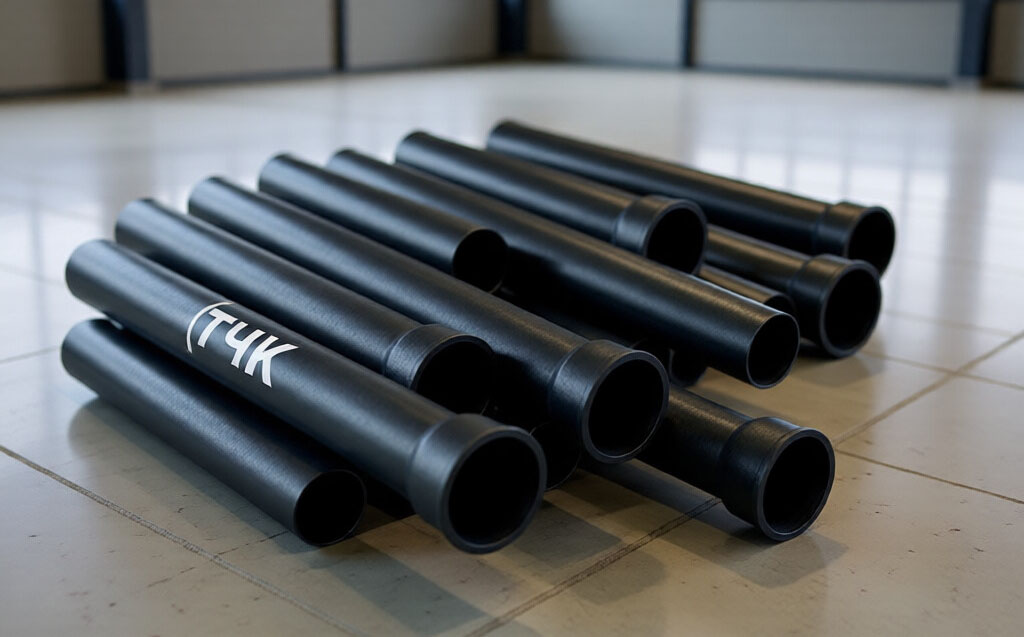

Купить трубы чугунные ТЧК в Екатеринбурге
Компания «Оптима» (Екатеринбург) — поставщик труб чугунных ТЧК и фасонных частей по всей России. Каталог труб ТЧК в Екатеринбурге представлен в диапазоне диаметров DN 50–150 мм с длинами от 1 до 2 метров. Цена зависит от марки чугуна, диаметра, длины и объёма партии.
- Работаем напрямую с заводом-изготовителем — без посредников, что обеспечивает низкие цены и стабильное качество продукции.
- Поставки по всей России — доставка труб ТЧК в любой регион, отгружаем со склада в Екатеринбурге и организуем транспортировку до объекта заказчика.
- Низкие цены — за счёт прямых контрактов с производителями предлагаем конкурентную стоимость на весь сортамент труб ТЧК по ГОСТ 6942-98.
- Полный каталог — трубы ТЧК всех типоразмеров (DN 50, 100, 150), а также фасонные части: отводы, тройники, крестовины, ревизии, заглушки, муфты.
- Сертифицированная продукция — все трубы соответствуют ГОСТ 6942-98, поставляются с паспортами и сертификатами.
Купить трубы чугунные ТЧК в Екатеринбурге с доставкой по всей России предлагает компания «Оптима». Работаем напрямую с заводом-изготовителем, гарантируем низкие цены и полный ассортимент по ГОСТ 6942-98. Свяжитесь с нами для подбора труб и фасонных частей под ваш проект — поможем рассчитать потребность и организуем поставку в кратчайшие сроки.
