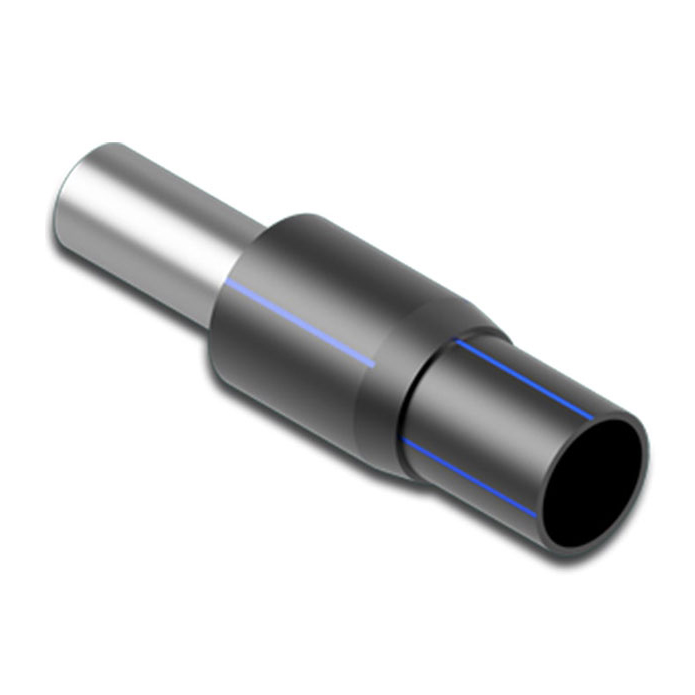

Неразъемные соединения полиэтилен-сталь (НСПС) – это эффективное решение для соединения полиэтиленовых и стальных труб, а также установки запорной арматуры.
Производство и материалы:
В производстве НСПС используются полиэтиленовые трубы, соответствующие ГОСТ Р 50838-2009 и ПЭ80/ПЭ100, предназначенные в основном для газораспределительных сетей. Стальные трубы должны соответствовать ГОСТ 10705-91 или другим нормативам, с толщиной стенки от 3 до 6 мм в зависимости от диаметра.
Соединение выполняется раструбным способом с нагревом полиэтилена до текучести. Для газопроводов с давлением до 0,6 МПа используется обжимная муфта на раструбе. Соединение стальных труб диаметром 20-40 мм производится методом холодной сборки.
Технические характеристики:
Выпускаются два основных типа НСПС:
- Переходы для газопроводов (ø32/25 мм – ø630/630 мм) по ТУ 2248/001/86324344/2011.
- Соединения для напорных трубопроводов (ø32/25 – ø1000/1020 мм) по ТУ 2248-001-86324344-2009.
Предельные значения рабочего давления:
- Газопроводы (ПЭ80): 0,64 МПа, (ПЭ100): 1,0 МПа.
- Напорные трубопроводы (ПЭ80): 1,25 МПа, (ПЭ100): 1,6 МПа.
Применение НСПС ПЭ/сталь
НСПС применяются в различных отраслях для соединения ПЭ труб с металлическими, установки запорной арматуры и врезки в существующие трубопроводы.
- Переходы полиэтилен-сталь: Основной тип соединения.
- Переходники полиэтилен-латунь: Используются в системах водоснабжения, с резьбой (наружной MUN, внутренней MUM, универсальные UAN/UAM) и давлением до 16 бар (для воды) и 10 бар (для газа).
- Переходы для газа (USTN/USTM): Для цокольных вводов газоходов, давление до 5 бар.
Преимущества НСПС:
- Быстрая и удобная состыковка труб, даже в труднодоступных местах.
- Поэтапная замена стальных трубопроводов на полиэтиленовые.
- Установка металлической арматуры в пластиковые трубопроводы.
- Врезка в стальные трубопроводы для подключения ответвлений.
