Задвижки AVK для водоснабжения, водоотведения, канализации, пожаротушения

Задвижки AVK применяются для перекрытия потока воды и других рабочих сред в магистральных и распределительных трубопроводах. Оборудование используется в системах питьевого и технического водоснабжения, водоотведения, канализации, пожаротушения и на промышленных объектах.

Компания AVK выпускает широкий ассортимент трубопроводной арматуры для инженерных сетей. В зависимости от условий эксплуатации можно подобрать фланцевую, раструбную, сварную или другую модель, а также исполнение с ручным управлением, редуктором или электроприводом.

Где применяются задвижки AVK

Задвижки часто используются в случаях, когда необходима минимальная потеря давления и свободный проход. В полностью открытом положении обычная задвижка не создаёт никаких препятствий для потока, что в свою очередь способствует минимальным потерям давления. К тому же конструкция задвижки позволяет беспрепятственно использовать устройство для прочистки труб.

Задвижки AVK подходят для следующих условий работы:

• Питьевая вода, канализация и нейтральные жидкости:   температура от -20 до +70 °C, максимальная скорость потока 5 м/с, давление до 16 бар.
• Газ: температура от -20 до +60 °C, максимальная скорость потока 20 м/с, давление до 16 бар.

Задвижка AVK для воды используется на:

• сетях питьевого водоснабжения;

• магистральных водоводах;

• системах технического водоснабжения;

• насосных станциях;

• водозаборных сооружениях;

• пожарных водопроводах;

• промышленных трубопроводах;

• коммунальных объектах;

• системах водоотведения и канализации.

Для работы с газообразными средами применяются специальные модели. Задвижка AVK для газа должна подбираться с учетом типа рабочей среды, давления, температуры и требований проекта. Универсальное использование водопроводной модели на газопроводе не допускается.

Основные виды задвижек

Высококачественные клиновые задвижки AVK

Сегодня AVK предлагает задвижки в соответствии с мировыми стандартами, с большим разнообразием торцевых соединений и конфигураций материалов – в общей сложности более 500 вариантов. В задвижках применяется многооборотный механизм закрытия клина, который выполнен в виде резьбовой втулки и штока. Процесс закрытия задвижки происходит постепенно, что в свою очередь предотвращает вероятность возникновение гидравлического удара.

Фланцевая задвижка AVK

Фланцевая задвижка AVK соединяется с трубопроводом при помощи фланцев, болтов, гаек и уплотнительной прокладки. Такое исполнение удобно для монтажа, демонтажа и технического обслуживания.

Фланцевые модели применяются на трубопроводах большого и среднего диаметра. Они подходят для подключения к насосам, фильтрам, затворам, клапанам, водомерным узлам и другому фланцевому оборудованию.

Задвижка с выдвижным шпинделем

Задвижка AVK с выдвижным шпинделем позволяет визуально определить положение затвора по высоте шпинделя. При открытии он перемещается вверх, а при закрытии опускается.

Такое исполнение удобно для объектов, где требуется регулярный визуальный контроль положения арматуры. При этом необходимо предусмотреть свободное пространство для перемещения шпинделя.

Задвижка с невыдвижным шпинделем

Задвижка AVK с невыдвижным шпинделем имеет компактную конструкцию и подходит для установки в ограниченном пространстве. Шпиндель остается внутри корпуса, поэтому высота арматуры не изменяется при открытии и закрытии.

Такие модели часто используются в колодцах, камерах и других местах, где нет достаточного пространства над трубопроводом.

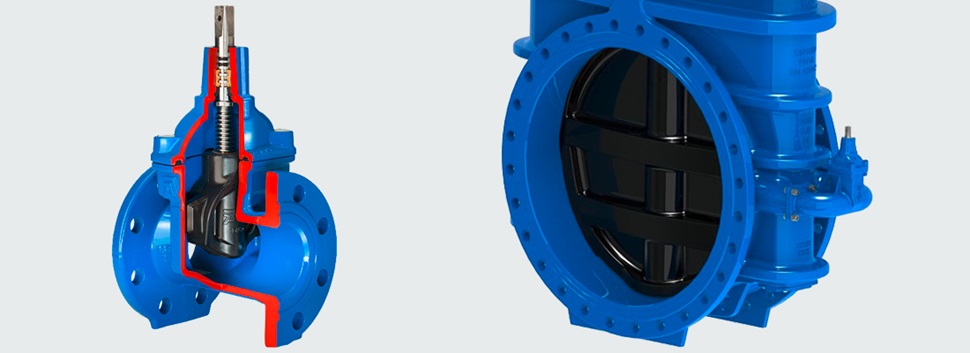

Задвижки с байпасом

Задвижки с байпасом обычно используются в следующих случаях:

• Для выравнивания перепада давления в трубопроводе, что позволяет использовать наименьший крутящий момент и управлять задвижкой c помощью одного оператора
• При закрытой основной задвижке и открытом байпасе возможен постоянный проток, предотвращающий застой
• Для постепенного заполнения трубопровода

AVK предлагает задвижки с байпасом начиная с DN 450, серии 55/30 и 06/30.

Задвижка AVK с редуктором

Задвижка AVK с редуктором применяется при больших диаметрах трубопровода или значительном усилии управления. Редуктор уменьшает нагрузку на оператора и обеспечивает плавное открытие и закрытие арматуры.

Задвижка AVK с электроприводом

Задвижка AVK с электроприводом используется в автоматизированных системах. Она может управляться дистанционно и подключаться к шкафу управления, системе диспетчеризации или автоматике насосной станции.

Электропривод подбирается отдельно с учетом диаметра, давления, крутящего момента, режима работы и требований к системе управления.

Задвижки PN10 и PN16

Наиболее востребованные варианты для сетей водоснабжения — задвижка AVK PN10 и задвижка AVK PN16. Выбор зависит от расчетного рабочего давления и параметров трубопровода.

При подборе необходимо учитывать не только номинальное давление, но и рассверловку фланцев. Исполнения PN10 и PN16 могут отличаться расположением и количеством крепежных отверстий.

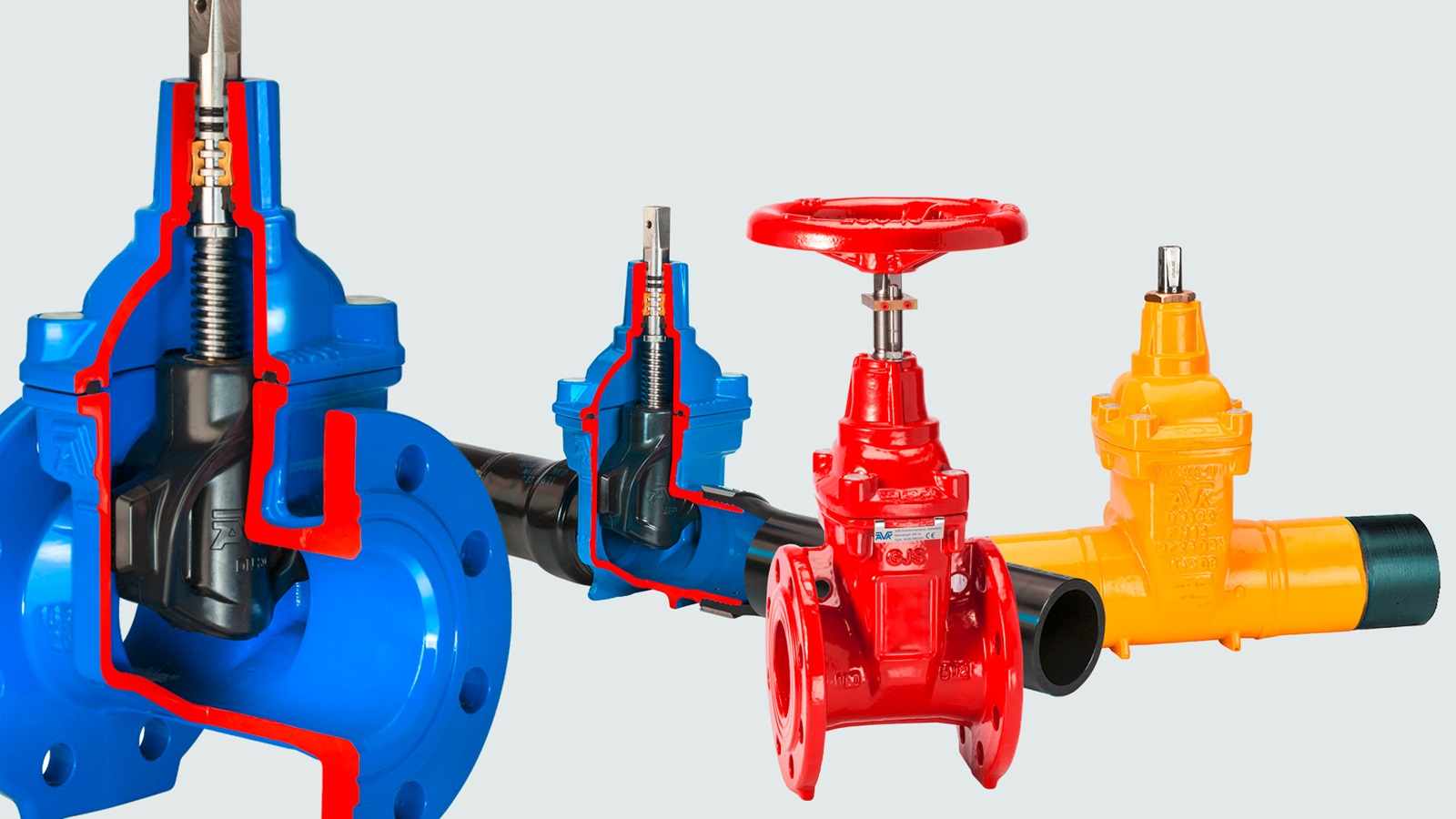

Задвижки с металлическим и эластичным клином

До того, как на рынке появились задвижки с эластичным клином, широко применялись задвижки с металлическим клином. Конусообразная конструкция клина и угловые уплотнительные устройства металлического седла требуют наличия углубления на дне корпуса задвижки для обеспечения плотного закрытия. В это углубление могут попасть песок и галька, так как система трубопровода не может быть идеально чистой, независимо от того, насколько тщательно промывали трубу  при установке или ремонте. Таким образом, любой металлический клин в итоге потеряет свою герметичную способность.

Задвижка с эластичным клином имеет ровное дно, что обеспечивает свободный проход песка и гальки. При прохождении примесей, когда задвижка закрывается, резиновая поверхность клина будет опускаться, обхватывая примеси, до тех пор, пока полностью не закроется. Высококачественная резина достаточно мягкая для захватывания примесей, но при этом обладает достаточной жесткостью для того, чтобы примеси вымывались до конца, когда задвижка снова открыта. Это означает, что резиновая поверхность возвращает свою первоначальную форму, обеспечивая герметичное уплотнение в будущем.

Подавляющее большинство задвижек AVK имеют эластичный клин, однако  задвижки с металлическим клином все еще востребованы, поэтому они являются частью нашего ассортимента для водоснабжения и канализации.

Серии задвижек AVK

• AVK 06/30

Задвижка AVK 06/30 — фланцевая клиновая модель для систем водоснабжения. Серия применяется на трубопроводах питьевой и технической воды, а также может использоваться в сетях водоотведения при соответствии рабочей среды характеристикам изделия.

• AVK 06/34

Клиновая задвижка AVK со штоком из нержавеющей стали AISI 316L. Предназначена для систем, где требуется повышенная устойчивость деталей к коррозии и воздействию рабочей среды. Подходит для водоснабжения, водоотведения и промышленных трубопроводов.

• AVK 06/35

AVK 06/35 относится к фланцевым клиновым задвижкам для инженерных сетей. Модель подбирается по диаметру, давлению, типу шпинделя и способу управления.

• AVK 06/37

Клиновая задвижка AVK с патрубками под соединение Gruvlok. Монтаж выполняется с использованием быстроразъемного механического соединения, поэтому изделие удобно для реконструкции, ремонта и строительства трубопроводов без сварочных работ.

• AVK 06/44

Клиновая фланцевая задвижка AVK с уменьшенной строительной длиной. Компактное исполнение позволяет устанавливать арматуру в условиях ограниченного пространства. Серия выпускается в диаметрах DN40–DN600, с давлением PN10, PN16 или PN10/16, корпус — из высокопрочного чугуна, уплотнение — EPDM.

• AVK 06/52 PREMIUM

Клиновая задвижка AVK PREMIUM с обрезиненным клином для систем водоснабжения и инженерных сетей. Серия отличается усиленной конструкцией, надежной герметизацией и повышенным ресурсом. Может использоваться на объектах ЖКХ, водоканалов и промышленной инфраструктуры.

• AVK 54/3132

Клиновая задвижка AVK для монтажа на полиэтиленовых трубопроводах. Исполнение с патрубками под сварное соединение обеспечивает надежный неразъемный монтаж и позволяет использовать арматуру при строительстве и реконструкции сетей ПЭ.

• AVK 702/10

Ножевая шиберная задвижка AVK для перекрытия потока в трубопроводах со сточными и загрязненными водами. Применяется на канализационных сетях, очистных сооружениях, насосных станциях и промышленных объектах.

• AVK 702/20

Шиберная ножевая задвижка AVK с выдвижным шпинделем и ручным управлением. Подходит для систем водоотведения, канализации и перекачивания загрязненных жидкостей. Конструкция обеспечивает двунаправленное перекрытие потока.

• AVK 702/30

Шиберная задвижка AVK с пневматическим приводом. Предназначена для автоматизированного управления трубопроводом в системах канализации, очистки сточных вод и на промышленных объектах.

• AVK 702/40

Шиберная ножевая задвижка AVK с пневматическим приводом двойного действия. Используется там, где требуется дистанционное и автоматическое открытие или закрытие трубопровода. Подходит для технологических линий, насосных станций и очистных сооружений.

• AVK 702/50

Ножевая шиберная задвижка AVK с верхним ISO-фланцем под установку электропривода. Серия предназначена для автоматизации трубопроводов со сточными, загрязненными и технологическими жидкостями. Может поставляться без привода или комплектоваться электрическим приводом.

• AVK 702/70

Шиберная ножевая задвижка AVK с установленным электроприводом. Применяется в автоматизированных системах канализации, водоотведения, очистки сточных вод и на промышленных предприятиях. Позволяет управлять потоком дистанционно и интегрировать арматуру в систему автоматизации.

Как выбрать задвижку AVK

Перед тем как купить задвижку AVK, необходимо определить:

• назначение трубопровода;

• рабочую среду;

• условный диаметр DN;

• номинальное давление PN;

• материал и наружный диаметр трубы;

• тип присоединения;

• способ управления;

• наличие колодца или камеры;

• температуру эксплуатации;

• направление и частоту потока;

• необходимость автоматизации.

Для питьевого водоснабжения чаще всего выбирают клиновые фланцевые модели с обрезиненным клином. Для канализации и загрязненных жидкостей может потребоваться специализированная арматура. Задвижка AVK для канализации подбирается с учетом состава стоков, наличия твердых включений и особенностей очистных сооружений.

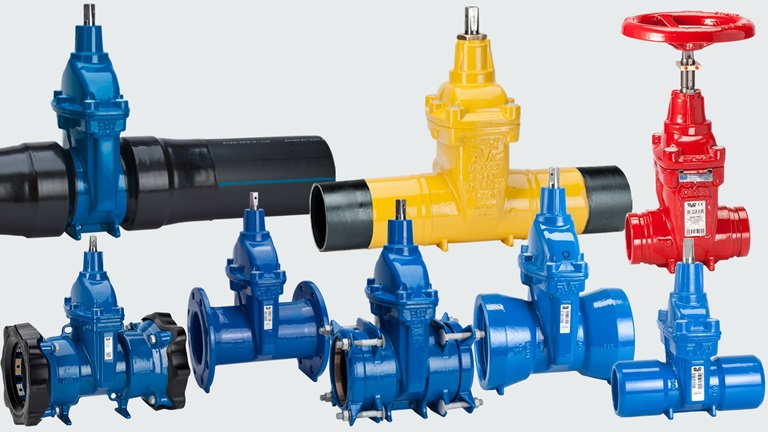

Задвижки AVK в Екатеринбурге

Заказать задвижки AVK по выгодной цене можно у официального поставщика - компании Оптима, с подбором по проекту, техническому заданию или спецификации. В продаже доступны изделия для водоснабжения, канализации, газоснабжения и промышленных трубопроводов.

Купить задвижки AVK можно со склада или под заказ с доставкой по Екатеринбургу, Свердловской области и в другие регионы России.

Специалисты компании Оптима помогут:

• выбрать подходящую серию;

• проверить совместимость с трубой;

• определить DN и PN;

• подобрать редуктор или электропривод;

• проверить рассверловку фланцев;

• подобрать ответные фланцы, крепеж и прокладки;

• рассчитать стоимость доставки;

• укомплектовать объект необходимой арматурой.

Купить задвижку AVK в России

Чтобы купить запорную арматуру AVK, оставьте заявку на сайте компании «Оптима», напишите на электронную почту optimasnab@yandex.ru или позвоните по телефону +7 (343) 278-76-17.

Менеджер уточнит параметры объекта, выполнит подбор по проекту, рассчитает цену на задвижки AVK и подготовит коммерческое предложение.

Компания «Оптима» организует AVK доставку по России со склада или от производителя. Условия поставки, наличие, сроки и цена задвижек AVK зависят от выбранной серии, диаметра, давления и комплектации.
