Стальные запорные клапаны: чем отличаются серии 15с, 15лс и 15нж

Запорные клапаны — это трубопроводная арматура, которая служит для полного перекрытия потока рабочей среды. В отличие от регулирующей арматуры, вентиль работает в режимах «открыто» и «закрыто», поэтому его основная задача — обеспечить герметичное отключение участка трубопровода для обслуживания, ремонта или аварийного перекрытия.

В каталоге Компания Оптима представлены основные востребованные серии: 15с18нж, 15с22нж, 15с27нж, 15с65нж, а также их аналоги в легированном и нержавеющем исполнении — 15лс18нж, 15лс22нж, 15лс27нж, 15лс65нж, 15нж18нж, 15нж22нж, 15нж27нж, 15нж65нж. Разница между ними заключается не только в маркировке, но и в допустимом давлении, температуре работы, стойкости к коррозии и области применения.

Как читать маркировку

Маркировка запорных клапанов помогает быстро понять назначение изделия.

Цифра 15 обозначает тип арматуры — запорный клапан, далее идут буквы, указывающие материал корпуса: с — сталь углеродистая, лс — сталь легированная, нж — нержавеющая сталь. Последние цифры в маркировке — это номер конструктивного исполнения, который связан с рабочим давлением и компоновкой изделия.

Такой подход удобен при подборе арматуры: по одной только маркировке уже можно определить, для каких условий клапан подходит лучше — для обычной воды и пара, для холодного климата или для агрессивных сред.

Сравнение серий

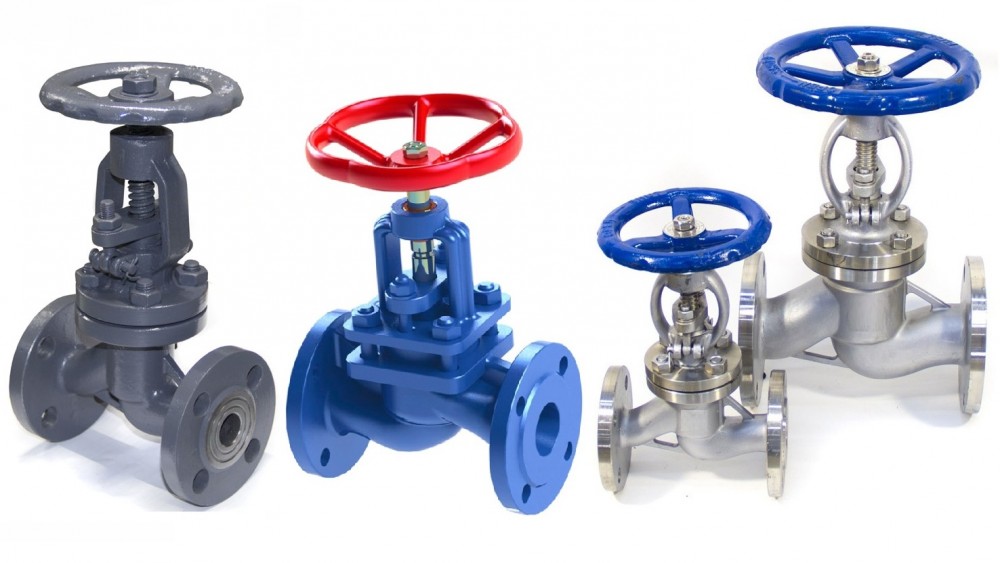

Серии 15с, 15лс и 15нж отличаются прежде всего материалом корпуса и допустимыми рабочими параметрами. В технических описаниях указывается, что клапаны серии 15с65нж рассчитаны на PN 16, серия 15с18нж — на PN 25, серия 15с22нж — на PN 40, а серия 15с27нж — на PN 63. Для легированных и нержавеющих исполнений сохраняется та же логика по давлениям, но повышается устойчивость к низким температурам и/или коррозии.

Конструктивные особенности запорных клапанов

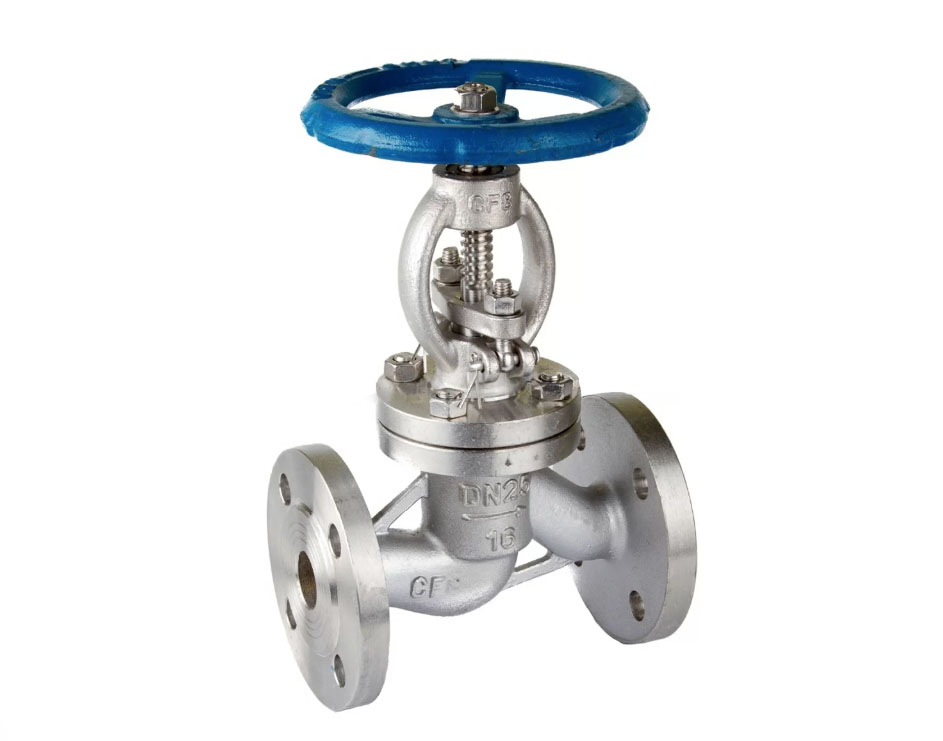

Все рассматриваемые клапаны относятся к сальниковым запорным вентилям с фланцевым присоединением. Сальниковое уплотнение штока повышает герметичность и делает обслуживание понятным и предсказуемым, а фланцевый способ монтажа удобен для промышленной эксплуатации. Управление, как правило, ручное — при помощи маховика или рукоятки.

Важная конструктивная особенность запорных клапанов заключается в том, что запирающий элемент движется параллельно потоку среды. Это обеспечивает надежное перекрытие, но также объясняет более высокое гидравлическое сопротивление по сравнению с некоторыми другими типами арматуры.

Серия 15с: универсальный базовый вариант

Клапаны 15с18нж, 15с22нж, 15с27нж и 15с65нж — это базовая и наиболее универсальная группа стальных вентилей. Они применяются на воде, паре, воздухе, нефти, нефтепродуктах и других неагрессивных средах, если температура и давление соответствуют паспорту изделия.

15с65нж обычно выбирают, когда нужна рабочая схема на более умеренном давлении — PN 16.
15с18нж — это уже более прочное исполнение с PN 25, которое часто используют в промышленных трубопроводах.
15с22нж рассчитан на PN 40 и подходит для более нагруженных линий.
15с27нж — самый высоконапорный вариант в этой группе, с рабочим давлением PN 63.

Главное преимущество серии 15с — хорошее соотношение цены, прочности и универсальности. Это наиболее распространенный выбор, когда не требуется специальная хладостойкость или повышенная коррозионная стойкость.

Серия 15лс: для холодного климата

Клапаны 15лс18нж, 15лс22нж, 15лс27нж и 15лс65нж отличаются хладостойким исполнением корпуса. Они предназначены для эксплуатации в более жестких климатических условиях, где температура окружающей среды и рабочей среды может существенно снижаться.

По рабочим параметрам серия 15лс в целом соответствует сопоставимым по давлению клапанам серии 15с, но лучше подходит для регионов с холодным климатом. Именно поэтому такие клапаны востребованы в северных и дальневосточных регионах, а также на наружных сетях и объектах с перепадами температуры.

Если нужен вентиль для воды, пара или нефтепродуктов в холодном исполнении, то серия 15лс обычно предпочтительнее базовой углеродистой серии.

Серия 15нж: для агрессивных сред

Клапаны 15нж18нж, 15нж22нж, 15нж27нж и 15нж65нж изготавливаются из нержавеющей стали и применяются там, где среда может быть коррозионно-активной. Это особенно важно для химической промышленности, технологических линий, водных растворов и систем, где обычная сталь может быстро потерять ресурс.

По температуре и давлению серия 15нж также делится на исполнения по уровню нагрузки: PN 16, PN 25, PN 40, PN 63, а рабочая температура в отдельных исполнениях может быть очень высокой. В сравнении с 15с и 15лс такие клапаны дороже, но оправдывают себя там, где требуется высокая стойкость к коррозии и длительный срок службы.

Как выбрать нужную модель запорного клапана

Выбор между 15с, 15лс и 15нж обычно зависит от трех факторов: рабочей среды, температуры и давления.
Если среда обычная и климат умеренный, достаточно 15с.
Если объект находится в холодном регионе, лучше выбирать 15лс.
Если есть риск коррозии или среда химически активна, нужен 15нж.

По давлению ориентируются так:

• PN 16 — серия 65;
• PN 25 — серия 18;
• PN 40 — серия 22;
• PN 63 — серия 27.

Где применяются запорные клапаны

Эти клапаны используют в:

• системах водоснабжения;
• тепловых сетях;
• паропроводах;
• нефтепроводах;
• технологических и промышленных трубопроводах;
• химической и нефтегазовой отрасли.

Их задача — не регулировать поток, а надежно отключать участок трубопровода. Это упрощает ремонт, повышает безопасность и помогает поддерживать стабильную работу всей системы.

Почему выгодно покупать запорные вентили в Компании Оптима

Компания Оптима предлагает подбор запорных клапанов под конкретные условия эксплуатации: по давлению, температуре, материалу корпуса и типу среды. В одном каталоге собраны все основные серии — от универсальных стальных до хладостойких и нержавеющих исполнений.

Это удобно, когда нужно сравнить несколько вариантов и выбрать оптимальный по ресурсу и бюджету. Такой ассортимент позволяет закрывать как стандартные задачи, так и специфические промышленные проекты.
