Серия
|
Газ |
|
Вид
|
Переход |
|
Тип
|
с ПНД на сталь |
|
DN
|
32 |
|
Материал
|
Полиэтилен-сталь |
|
Инженерная система
|
Газопровод |
|
Среда
|
Газ |
|
Т рабочей среды, ˚С
|
до 400˚С |
|
Присоединение
|
Электромуфтовая и стыковая сварка |
|
Толщина стенки, мм
|
2,9 |
|
SDR
|
11 |
|
Давление, PN
|
10/16 |
|
ГОСТ/ТУ
|
ГОСТ Р 50838-2009 |

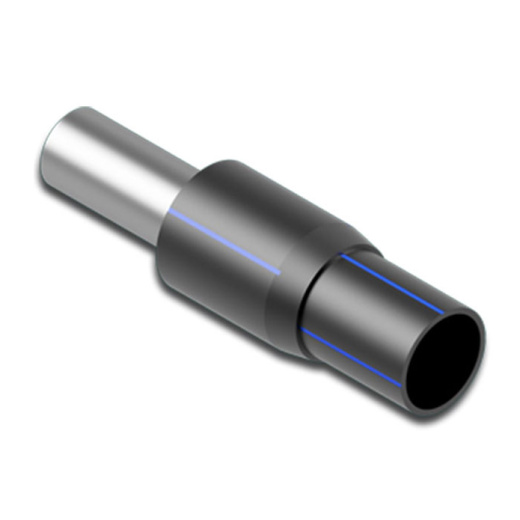

НСПС используется для выполнения перехода со стальной трубы на полиэтиленовую или наоборот при строительстве газопроводов, водопроводов, напорной канализации. Применяется при установке трубопроводной арматуры или врезке в действующий стальной трубопровод.
Характеристики:
- Номинальное давление: 16,0 бар.
- Материал: полиэтилен и сталь.
- Назначение: для систем напорного водоснабжения, воздуха, газа.
- Стандарт: ГОСТ 50838-2009.
Изделие состоит из двух участков: полиэтиленовой трубы и отрезка стальной трубы, соединённых посредством специальной муфты. Муфта обеспечивает надёжную фиксацию и препятствует выдергиванию, а герметичность сохраняется даже при длительной эксплуатации и перепадах температуры.
Схема неразъемного соединения полиэтилен-сталь.
1 - Полиэтиленовая заготовка
2 - Стальная заготовка
3 - Муфта
L1 - Длина выпуска полиэтилена
L2 - Длина выпуска стали
Lнах - Длина нахлеста
Lобщ - Общая длина
Dпэ - Диаметр полиэтиленовой заготовки
Dст -Диаметр стальной заготовки
t пэ - Толщина полиэтилена
t ст - Толщина стали
Область применения
Переходы НСПС применяются в системах газораспределения для создания надёжного перехода между полиэтиленовыми и металлическими трубами. Они востребованы:
- при модернизации старых газопроводов;
- при переходе от стального участка к ПНД-трубопроводу;
- при ремонтах, замене участков или врезках в существующие сети.
Изделие допускается к установке в земле без использования дополнительных защитных кожухов, при условии соблюдения технологических требований.
УстройствоПереход НСПС состоит из двух труб — полиэтиленовой и стальной — соединённых посредством термоусаживающейся или механической муфты. В месте соединения установлена фиксирующая вставка, предотвращающая осевое смещение. Муфта герметизируется в заводских условиях.
- Полиэтиленовая часть выполняется из газовой трубы, подходящей для стыковой и муфтовой сварки;
- Стальная часть имеет гладкий конец.
Монтаж перехода НСПС:
- Стыковая или электромуфтовая сварка ПНД части с полиэтиленовой трубой — с использованием сварочного аппарата;
- Присоединение стальной части — путём газовой сварки или другим удобным способом.
Соединение неразъёмное, герметичное и рассчитано на многолетнюю эксплуатацию без утечек и механических разрушений.
