Демонтажная вставка AVK трехфланцевая ДУ65, РУ10/16 (DN65, PN10 ИЛИ PN16) Высокопрочный чугун/низкоуглеродистая сталь
Цена по запросу
Арт. 265-50-0065-11
Характеристики
Серия
—
265-50
Вид
—
Демонтажная вставка
Тип
—
Чугунная
DN
—
65
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Демонтажная вставка AVK трехфланцевая ДУ65, РУ10/16 (DN65, PN10 ИЛИ PN16) Высокопрочный чугун/низкоуглеродистая сталь
Цена по запросу
Арт. 265-50-0065-11
Характеристики
|
Серия
|
265-50 |
|
Вид
|
Демонтажная вставка |
|
Тип
|
Чугунная |
|
DN
|
65 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, сточные воды |
|
Среда
|
Для воды, нейтральных жидкостей и сточных вод |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Материал запирающего элемента
|
Чугун |
|
Направление
|
Двустороннее |
|
Давление, PN
|
PN10 ИЛИ PN16 |
|
Температура окружающей среды, ˚С
|
от -10° C до +70° C |
Трехфланцевая демонтажная вставка из низкоуглеродистой стали/ВЧШГ, PN10 или PN16. Для воды, нейтральных жидкостей и сточных вод. Температурный диапазон: от -10° C до +70° C. Изоляция необходима для температур 0° C и ниже.
Демонтажная вставка AVK упрощает монтаж и демонтаж фланцевой запорной арматуры, фитингов, расходомеров и насосов за счет точной регулировки строительной длины. Демонтажные вставки компенсируют осевое смещение труб при установке и демонтаже.
| Вариант 265/50-001 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диаметр | DN65 |
| Классификация давления | PN10/16 |
Преимущества
- Компенсирует осевое смещение трубы во время установки и демонтажа благодаря возможности регулирования по длине путем раздвижки наружного и внутреннего корпусов;
- Конструкция с тремя фланцами, соединенными стяжками, центральный фланец с помощью стяжек сжимает уплотнение;
- Стандартный диапазон регулировки ±30 или ±40 мм в зависимости от размера соединителя;
- Торцевые фланцы из ковкого чугуна, промежуточный фланец из низкоуглеродистой стали с эпоксидным покрытием согласно WIS 4-52-01;

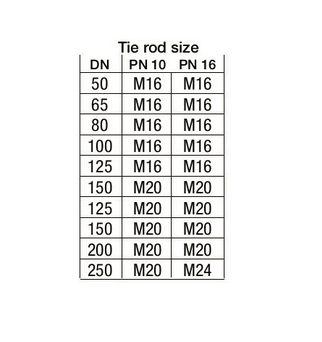

- Стяжки из оцинкованной пассивированной стали 4.6 находятся в каждом фланцевом отверстии;
- Вариант исполнения: стяжки из нержавеющей стали A2 или кислотостойкой стали A4, меньшее количество стяжек, стяжки с защитным покрытием Sheraplex, удлиненные стяжки;
- Вариант рассверловки в пределах расчетных допусков (гладкой или выступающей уплотнительной поверхности фланцев).
Размеры
| Артикул |
DN мм |
Рассверловка фланцев |
D мм |
E мм |
L11 мм |
L мм |
L8 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|
| 265-50-0065-11 | 65 | PN10/16 | 185 | 145 | 200 | 330 | 30 | 16 |
Комплектующие
| 1. | Фланцевая часть | высокопрочный чугун GJS-450-10 |
| 2. | Верхний фланец | низкоуглеродистая сталь |
| 3. | Уплотнение | резина EPDM |
| 4. | Стяжная шпилька, гайка, шайба | cталь класса прочности 4.6, оцинкованная пассивированная |
| 5. | Фланцевый раструб | высокопрочный чугун GJS-450-10 |
Разрешения
- Approved according to ACS-France
- Belgaqua approved
- Типовые гидравлические испытания 1.5 X PN
- Разрешение WRAS
Стандарты
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
