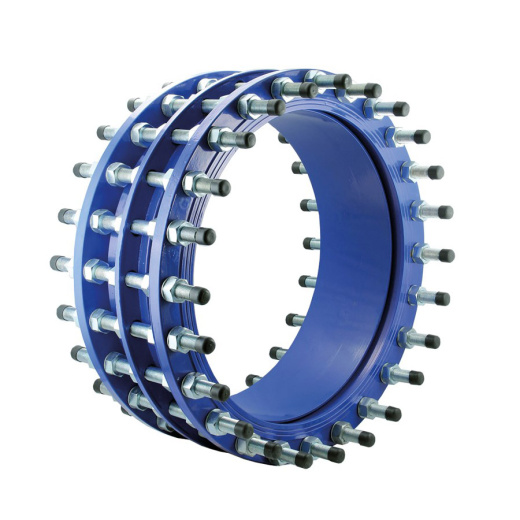

Демонтажная вставка трехфланцевая AVK 873/00 DN1100, PN25 Высокопрочный чугун
Цена по запросу
Арт. 873-1100-00-741000
Характеристики
Серия
—
873/00
Вид
—
Демонтажная вставка
Тип
—
Чугунная
DN
—
1100
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, сточные воды, Плотины и водохранилища
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Демонтажная вставка трехфланцевая AVK 873/00 DN1100, PN25 Высокопрочный чугун
Цена по запросу
Арт. 873-1100-00-741000
Характеристики
|
Серия
|
873/00 |
|
Вид
|
Демонтажная вставка |
|
Тип
|
Чугунная |
|
DN
|
1100 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, сточные воды, Плотины и водохранилища |
|
Среда
|
Для воды, нейтральных жидкостей и сточных вод |
|
Т рабочей среды, ˚С
|
до +70° C |
|
Присоединение
|
Фланцевое |
|
Давление, PN
|
PN25 |
Демонтажная вставка трехфланцевая, для воды и сточных вод до макс. 70°C
Демонтажная вставка AVK упрощает монтаж и демонтаж фланцевой запорной арматуры, фитингов, расходомеров и насосов за счет точной регулировки строительной длины. Демонтажные вставки компенсируют осевое смещение труб при установке и демонтаже.
| Вариант 873/00-002 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров |
DN40 - DN1200 |
| Классификация давления |
PN 16 |
Преимущества
- Компенсирует осевое смещение трубы во время установки и демонтажа благодаря возможности регулирования по длине путем раздвижки наружного и внутреннего корпусов;
- Конструкция с тремя фланцами соединенных с помощью стяжкек. Центральный фланец с помощью стяжек сжимает уплотнение;
- Диапазон регулировки 50мм;
- Высокопрочный чугун с порошковым эпоксидным покрытием (DN ≤ 1600) или 2-х слойное эпоксидное покрытие (DN > 1600);
- Стяжки из оцинкованной и пассивированной стали класса прочности 8.8

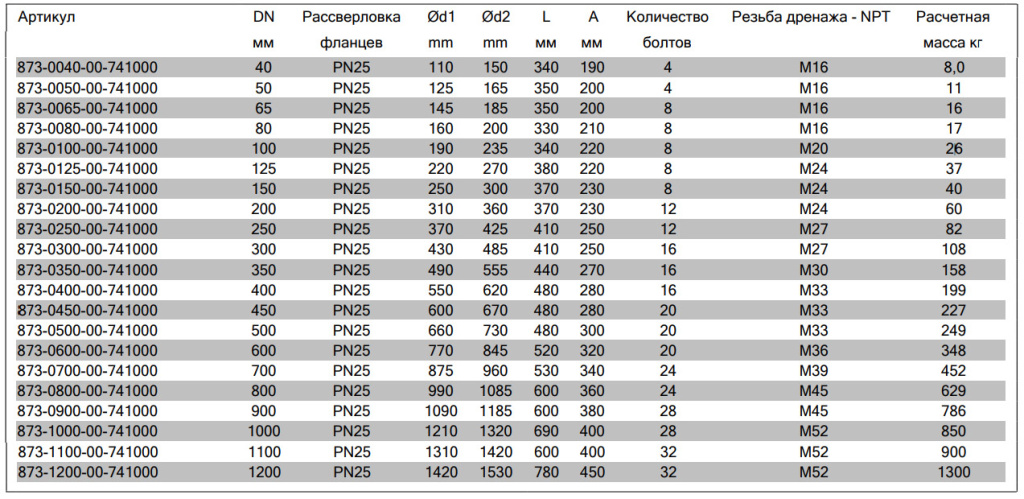

Размеры
*AVK International A/S оставляет за собой право вносить изменения в конструкцию и материалы, не ухудшающие эксплуатационные характеристики

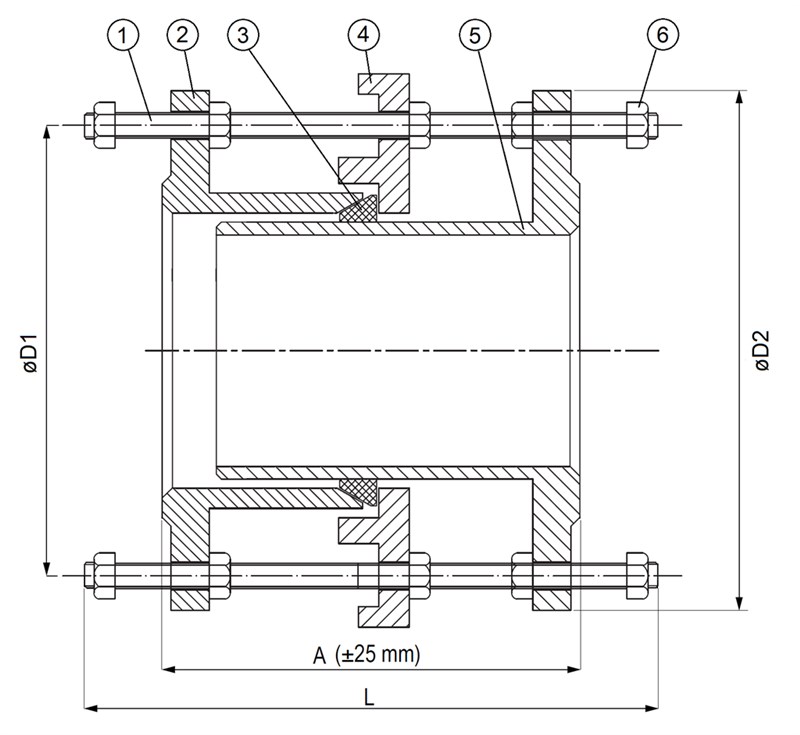

Комплектующие
| 1. |
Стяжная шпилька |
cталь класса прочности 8.8, оцинкованная пассивированная |
| 2. |
Наружная секция |
высокопрочный чугун GJS-500-7 (ВЧ50) |
| 3. |
Уплотнение |
резина EPDM |
| 4. |
Центральный фланец |
высокопрочный чугун GJS-500-7 (ВЧ50) |
| 5. |
Внутренняя секция |
высокопрочный чугун GJS-500-7 (ВЧ50) |
| 6. | Гайка | cталь класса прочности 8, оцинкованная пассивированная |
Разрешения
- Гидравлические испытания по EN12266-1
Стандарты
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
