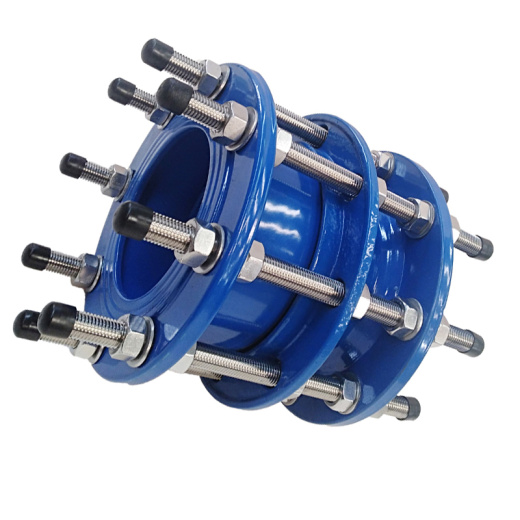

Демонтажная вставка Optima DN200-1600, PN10 (ДУ200-1600, РУ10)
Цена по запросу
Характеристики
Вид
—
Демонтажная вставка
Тип
—
Чугунная
DN
—
200-1600
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, сточные воды
Среда
—
Вода питьевая, вода техническая, неагрессивные стоки
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Демонтажная вставка Optima DN200-1600, PN10 (ДУ200-1600, РУ10)
Цена по запросу
Характеристики
|
Вид
|
Демонтажная вставка |
|
Тип
|
Чугунная |
|
DN
|
200-1600 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, сточные воды |
|
Среда
|
Вода питьевая, вода техническая, неагрессивные стоки |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Материал запирающего элемента
|
Чугун |
|
Направление
|
Двустороннее |
|
Давление, PN
|
PN10 |
|
Температура окружающей среды, ˚С
|
от -40° C до +125° C |
Демонтажная вставка — это фланцевое соединение, предназначенное для продольной регулировки фланцевых узлов трубопроводных систем. Демонтажная вставка применяется при монтаже и демонтаже запорно- регулирующей арматуры на трубопроводах, а также для соединения трубопровода при проведении ремонтно-восстановительных работ инженерных сетей.
Преимущества
Демонтажная вставка облегчает работу, позволяя легко монтировать/демонтировать оборудование при его замене или проведении планового технического осмотра. Демонтажная вставка упрощает монтаж трубопроводной арматуры за счёт возможности регулирования линейного размера и снижения избыточной нагрузки на присоединительные фланцы.

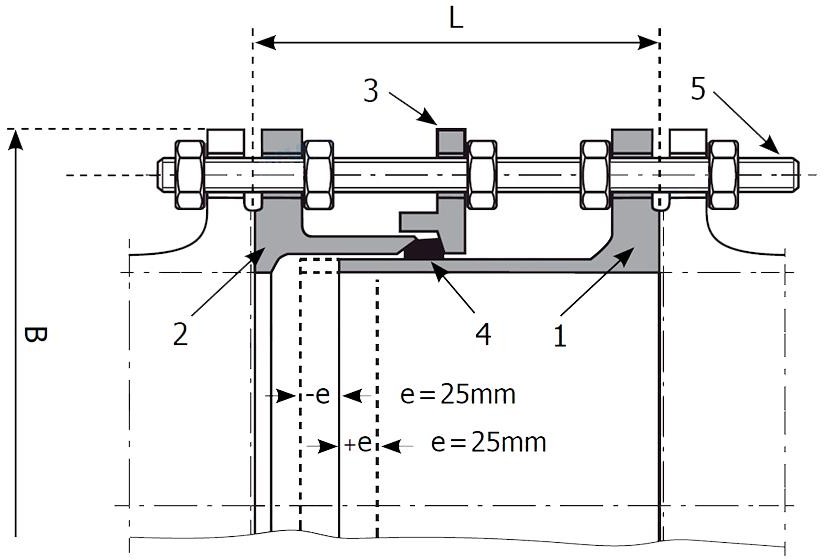

Комплектующие
| 1. |
Корпус 1 |
Чугун GGG 50, EN-GJS-500-7 |
| 2. | Корпус 2 | Чугун GGG 50, EN-GJS-500-7 |
| 3. | Кольцо |
Чугун GGG 50, EN-GJS-500-7 |
| 4. | Уплотнитель |
Резина EPDM |
| 5. |
Шпильки, гайки, шайбы |
Сталь с антикоррозионным покрытием DACROMET |
Размеры
|
DN мм |
Номинальное давление PN |
Длина корпуса L мм |
Длина корпуса B мм |
Диапазон хода корпуса мм |
Стандарт резьбы и длина шпилек мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|
| 200 | PN10 | 220 |
339 |
+/-25 |
M20*340 |
35,4 |
| 250 | PN10 | 230 |
399 |
+/-25 |
M20*380 |
50 |
| 300 | PN10 | 240 |
454 |
+/-25 |
M20*405 |
64,5 |
| 350 | PN10 | 240 | 505 | +/-25 |
M20*405 |
80 |
| 400 |
PN10 |
250 |
562 |
+/-25 |
M24*425 |
94 |
| 450 |
PN10 |
270 | 615 | +/-25 |
M24*445 |
122 |
| 500 | PN10 | 280 | 667 | +/-25 |
M24*445 |
128,5 |
| 600 | PN10 | 300 | 777 |
+/-25 |
M27*490 |
177,5 |
| 700 | PN10 | 300 | 893 |
+/-25 |
M27*490 |
240,5 |
| 800 | PN10 | 320 | 1012 |
+/-25 |
M30*530 |
301,5 |
| 900 | PN10 | 320 | 1112 |
+/-25 |
M30*530 |
394,5 |
| 1000 | PN10 | 330 | 1227 |
+/-25 |
M30*550 |
447,5 |
| 1200 | PN10 | 360 | 1455 |
+/-25 |
M36*580 |
639,5 |
| 1400 | PN10 | 390 | 1675 |
+/-25 |
M39*640 |
1113,7 |
| 1600 | PN10 | 430 | 1915 |
+/-25 |
M45*750 |
1465,5 |
Срок службы
- Расчетный срок эксплуатации изделия – 10 лет.
- Полный срок службы изделия – не менее 30 лет.
- Средний срок службы корпусных чугунных деталей – не менее 50 лет.
