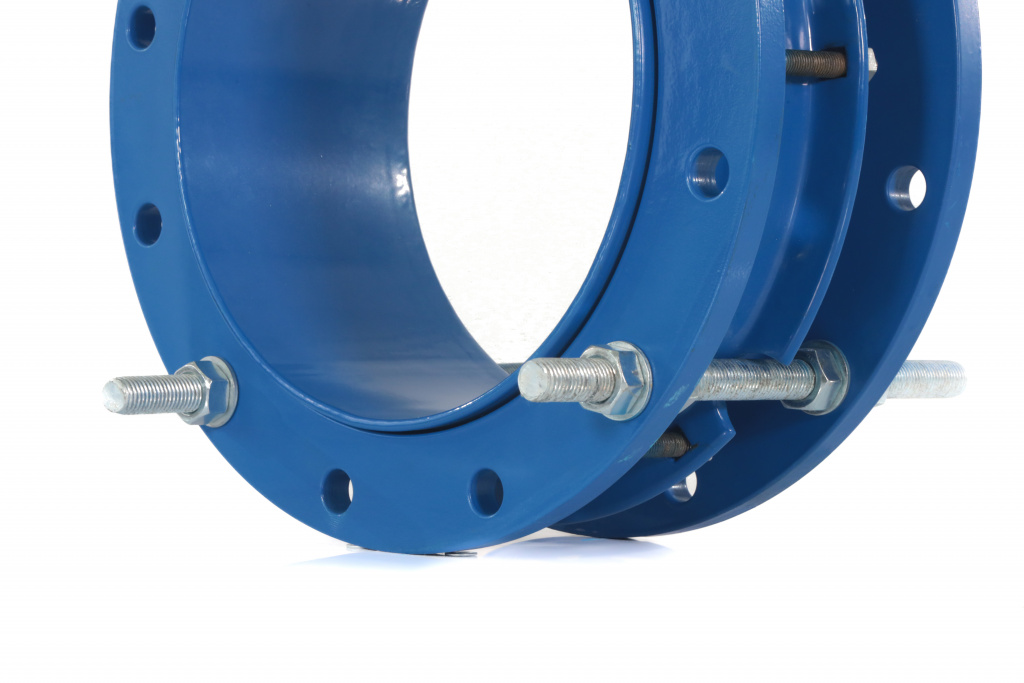

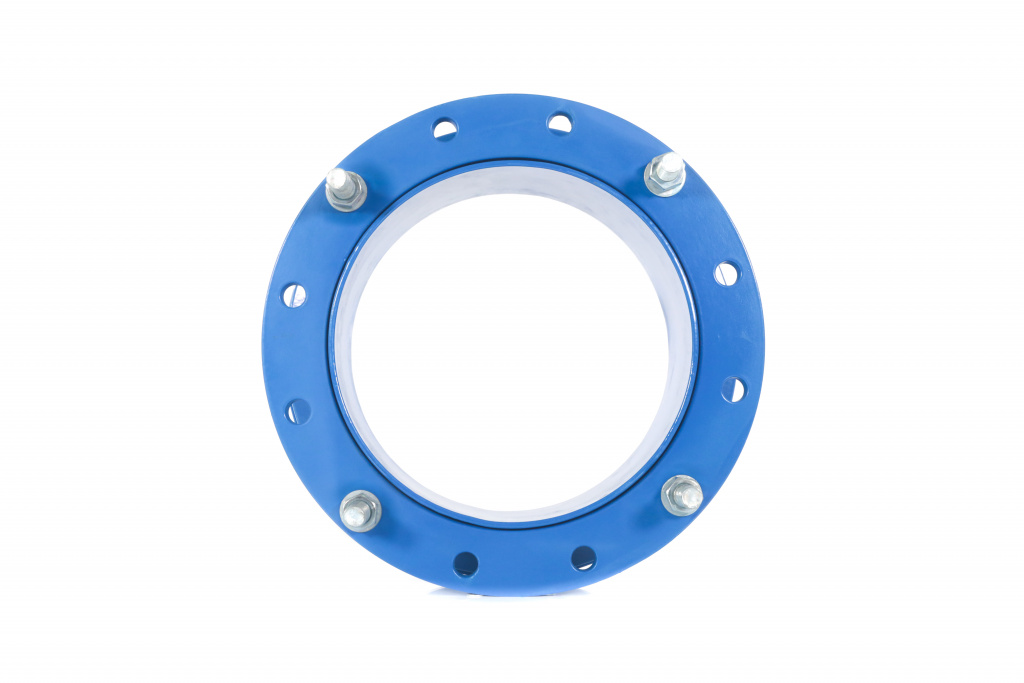

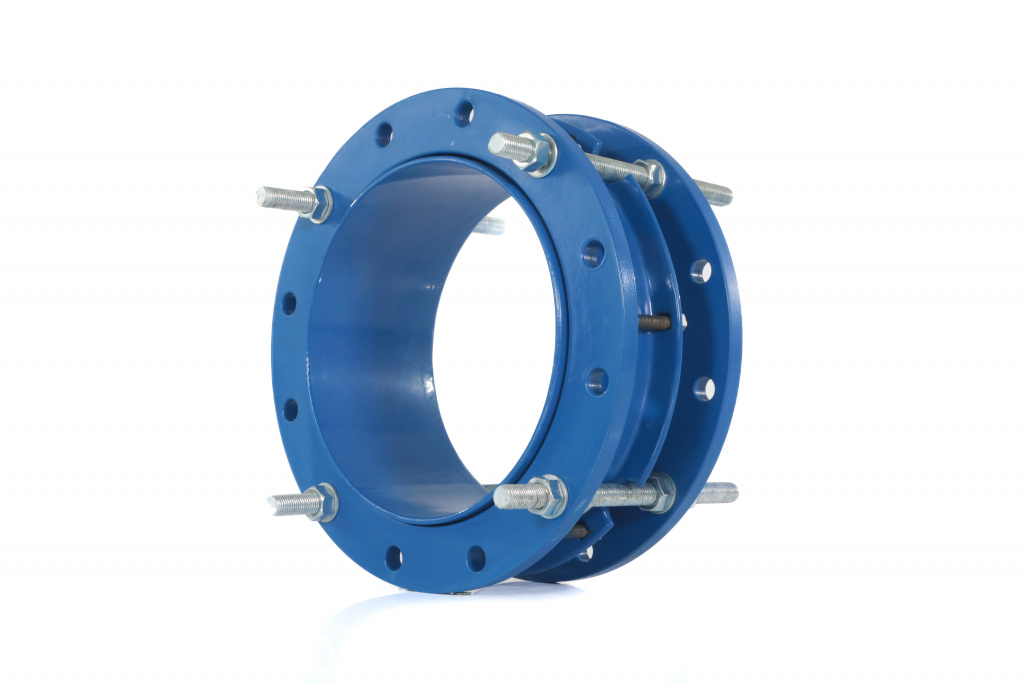

Демонтажная вставка VAG DJ ДУ100, РУ16 (DN100, PN16) фиксируемая, со сквозными анкерными болтами с обеих сторон
Цена по запросу
Арт. VAG-DJ-KPC-100-16-GS
Характеристики
Серия
—
VAG DJ
Вид
—
Демонтажная вставка
Тип
—
Чугунная
DN
—
100
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

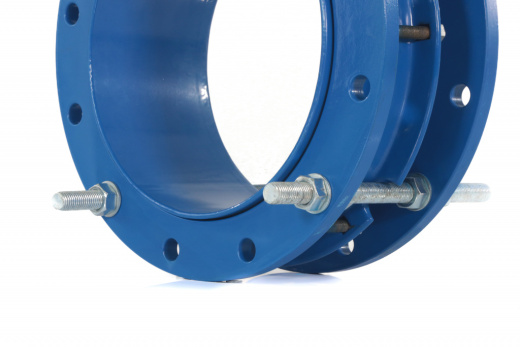

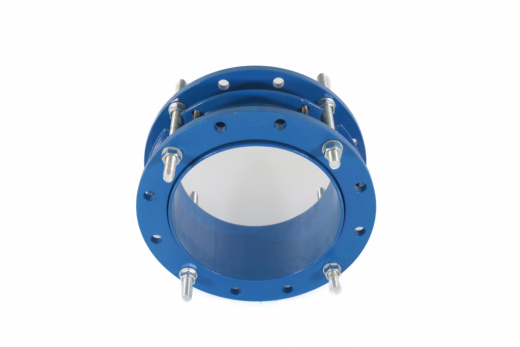

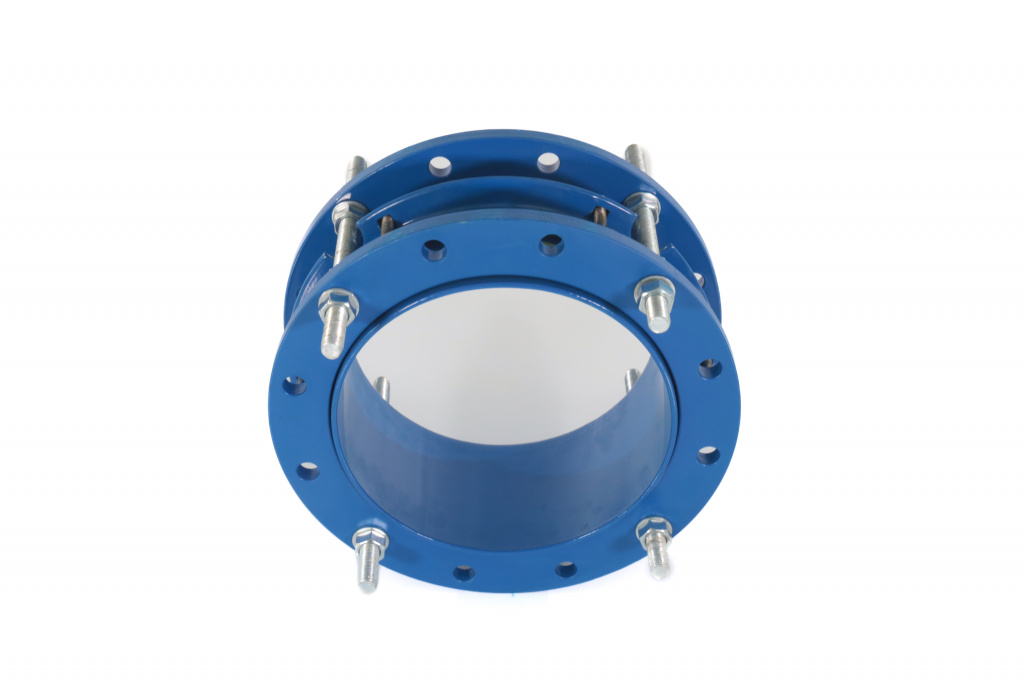

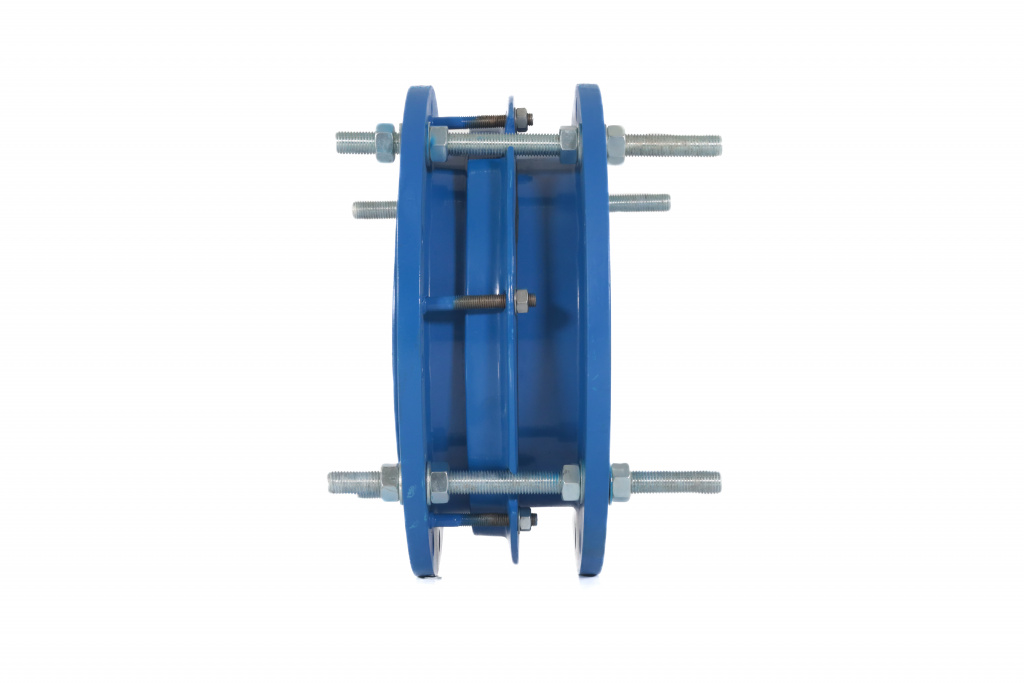

Демонтажная вставка VAG DJ ДУ100, РУ16 (DN100, PN16) фиксируемая, со сквозными анкерными болтами с обеих сторон
Цена по запросу
Арт. VAG-DJ-KPC-100-16-GS
Характеристики
|
Серия
|
VAG DJ |
|
Вид
|
Демонтажная вставка |
|
Тип
|
Чугунная |
|
DN
|
100 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, сточные воды |
|
Среда
|
Для воды, сточных вод, морской воды |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Материал запирающего элемента
|
Чугун |
|
Направление
|
Двустороннее |
|
Давление, PN
|
PN16 |
Особенности и преимущества
- С двусторонним фланцевым соединением по EN, ANSI, BS, SABS.
- Для лёгкого монтажа и демонтажа арматуры.
- Для передачи сил трубы.
- Защита от коррозии: внутри и снаружи эпоксидное покрытие.

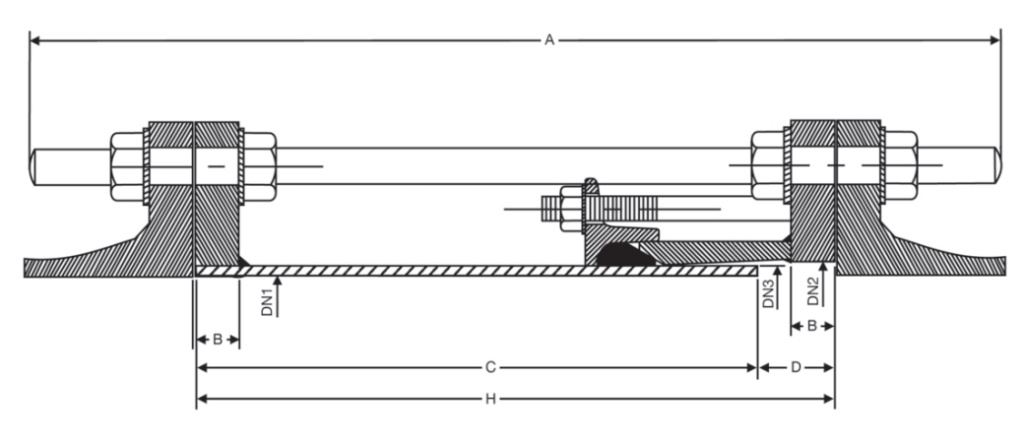

Размеры
|
DN мм |
DN1 мм |
DN2 мм |
DN3 мм |
Толщина стенки втулки мм |
B мм |
C мм |
H мин мм |
C+D рекоменд. мм |
H макс мм |
Анкерные болты |
Вес кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 106 | 121 | 114 | 3,9 | 12 | 165 | 165 | 185 | 205 | 4x M16x300 | 13 |
Комплектующие
| 1. | Муфта | ВЧШГ EN-GJS-400-15 (GGG-40) |
| 2. | Фланец | Cталь прокатная |
| 3. | Замыкающее кольцо | ВЧШГ EN-GJS-400-15 (GGG-40) |
| 4. | Втулка | Сталь прокатная |
| 5. | Крепёж замыкающего кольца | Нержавеющая сталь А2 (304) |
| 6. | Уплотнения | EPDM |
| 7. | Крепёж | Сталь 4.8, гальванически оцинкованная |
Область применения
- Подземная установка
- Колодезная установка
- Установка в сооружении
Испытания и сертификация
- Испытано и зарегистрировано WRAS.
- Эластомеры и покрытия сертифицированы по BS 6920 (WRAS) и разрешены к применению в питьевой воде.
- Произведено в соответствии с AWWA C 219.
