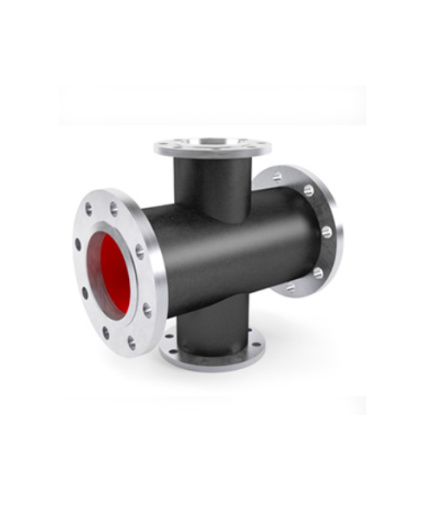

Крест чугунный фланцевый ВЧШГ КФ Ду 500х200 предназначен для фланцевого соединения трубопроводов с целью создания ответвлений от основной линии трубопровода под прямым углом, а также присоединения фланцевой трубопроводной арматуры или измерительных приборов.
В крестовинах из четырех ответвлений один используется в качестве входа, а три в качестве выхода. Возможно обратное ее применение - три входа и один выход.
Материалы:
Крест чугунный фланцевый ВЧШГ КФ Ду 500*200 изготавливается из высокопрочного чугуна с шаровидной формой графита.
На внутреннюю поверхность фасонных частей наносится цементно-песчаное покрытие.
На наружную поверхность фасонных частей наносится защитное покрытие цинком и битумным лаком.

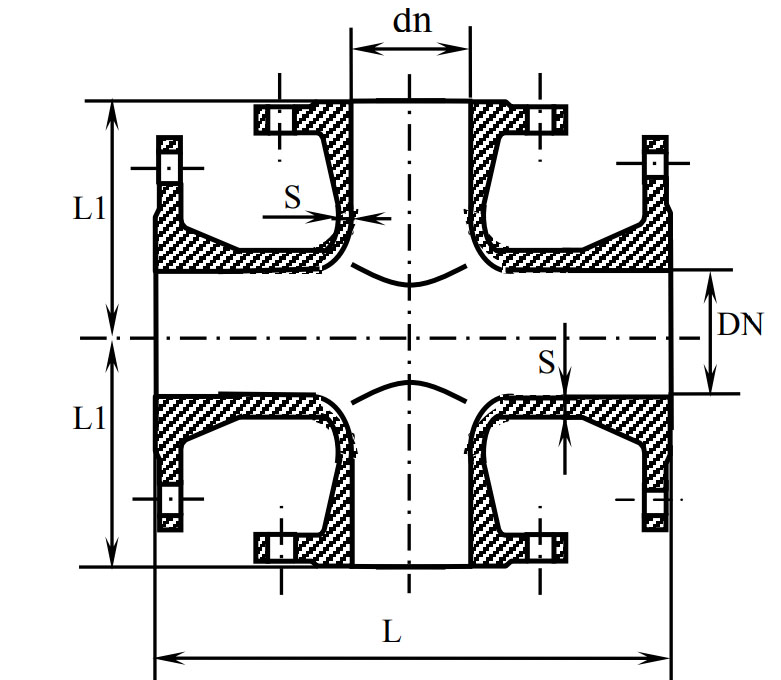

Размеры:
|
КРЕСТ ФЛАНЦЕВЫЙ (ГОСТ) |
Ствол |
Отросток |
||
|---|---|---|---|---|
|
DN х dn |
S |
L |
S1 |
L1 |
|
500х200 |
12 |
300 |
8,4 |
400 |
*Размеры носят справочный характер, допускается изменение размеров с сохранением функциональных характеристик изделия.
Преимущества:
- Конструкция дает возможность легко и безопасно собирать трубопроводные системы, без привлечения сварочных работ.
- Упрощает проектирование и монтаж;
- Не требователен к условиям перевозки и хранения;
- Материал и покрытие обеспечивают стойкость к коррозии;
- Надежная герметичность соединения внутри трубопроводов;
- Длительный срок эксплуатации;
- Способность выдерживать давление жидкости свыше 1,6 МПа;
- Устойчивость к перепадам температуры, влажности и деформациям;
- Высокая механическая прочность.
Сферы применения:
Используется в системах водоснабжения, канализации, теплосетях и других инженерных коммуникациях, где требуется разветвление труб с переходом на меньший диаметр.- в наружных сетях холодного и горячего водоснабжения;
- в трубопроводах для мелиорации земель и системах пожаротушения.
ГОСТ/ТУ:
Номенклатура и присоединительные размеры чугунной крестовины соответствуют требованиям ГОСТ 5525-88.
ЛТК "СВОБОДНЫЙ СОКОЛ" производит фасонные части из ВЧШГ:
- ЛИТЫЕ ТУ 24.51.30-035-90910065-2021 взамен ТУ 1460-035-90910065-2015
- СВАРНЫЕ ТУ 1468-041-90910065-2013 взамен ТУ 1468-041-50254094-2001
Маркировка
Соединительные части имеют на наружной поверхности литую или нанесенную краской маркировку, включающую следующие обозначения:
- товарный знак предприятия-изготовителя;
- условный проход;
- год изготовления;
- обозначение, что материалом трубы является чугун с шаровидной формой графита (GGG).
Чтобы купить крест фланцевый КФ DN 500х200 (ДУ 500х200) ВЧШГ - оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.
