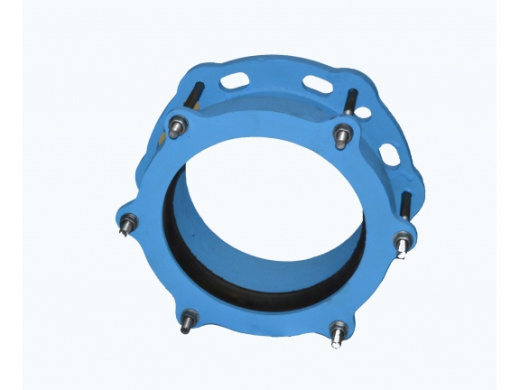

ПФРК (ФАУ) изготавливается из высокопрочного чугуна с шаровидным графитом условно для диаметров труб DN 50-400 мм. Фланцевый адаптер универсальный ФАУ является усовершенствованным аналогом ПФРК.
Применение:
Патрубок фланец-раструб компенсационный (фланцевый адаптер универсальный) ПФРК (ФАУ) предназначен для:
- соединения гладких (безраструбных) концов труб из чугуна, стали, ПВХ;
- присоединения труб из различных материалов к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования;
- ремонта (замены) дефектных участков труб.
Отличия от ПФРК:
- более лёгкий вес;
- возможность углового отклонения в соединении до 6о ;
- применение для труб из различных материалов с широким диапазоном наружных диаметров;
- применение ФАУ для трубопроводов с рабочим давлением 10-16 бар.

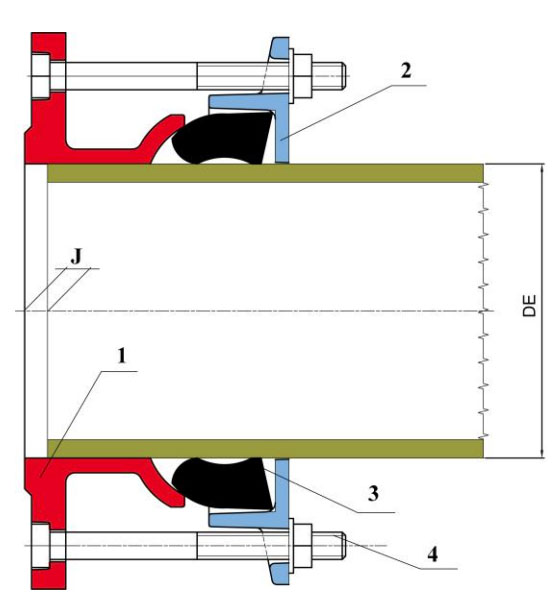

Устройство фланцевого адаптера универсального:
- Корпус фланца из ВЧШГ
- Прижимное кольцо из ВЧШГ
- Эластичная прокладка из EPDM
- Болты из оцинкованной стали
На наружную поверхность адаптера нанесены антикоррозионные защитные покрытия в различных сочетаниях: цинконаполненная краска (содержание цинка не менее 85%) и отделочное покрытие (битумная краска или краска на основе синтетической смолы или эпоксидная краска).
Размеры:
Размер фланцев согласно стандартам: ISO 2531:2009, EN 545:2010.
|
Применение |
Тип трубы | ||||||
|---|---|---|---|---|---|---|---|
| Внешний диаметр труб DE, мм | Чугун Серый | Чугун ВШЧГ | ПВХ | Сталь | |||
| Фланец DN,мм |
min |
max | J, мм | DN,мм | DN,мм | DE, мм | DE, мм |
| 80 | 65 | 80 | 10-20 | 80 | 80 | 75 | 76 |
Порядок монтажа:
- вставить трубу в свободно собранный фланец, обеспечив зазор между плоскостью фланца и торцом трубы около 20 мм (снятие фаски не требуется, края трубы обработать антикоррозионным покрытием)
- затянуть до упора болты прижимного кольца (затяжка болтов «диаметральнопротивоположная» с моментом затяжки 60Нм)
Маркировка
Соединительные части имеют на наружной поверхности литую или нанесенную краской маркировку, включающую следующие обозначения:
- товарный знак предприятия-изготовителя;
- условный проход;
- год изготовления;
- обозначение, что материалом трубы является чугун с шаровидной формой графита (GGG).
ГОСТ/ТУ:
Номенклатура и присоединительные размеры соответствуют требованиям ISO 2531, ГОСТ 5525-88.
ЛТК "СВОБОДНЫЙ СОКОЛ" производит фасонные части из ВЧШГ:
- ЛИТЫЕ ТУ 24.51.30-035-90910065-2021 взамен ТУ 1460-035-90910065-2015
- СВАРНЫЕ ТУ 1468-041-90910065-2013 взамен ТУ 1468-041-50254094-2001
Чтобы купить фланцевый адаптер универсальный ФАУ (аналог ПФРК) ВЧШГ DN80 оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.
