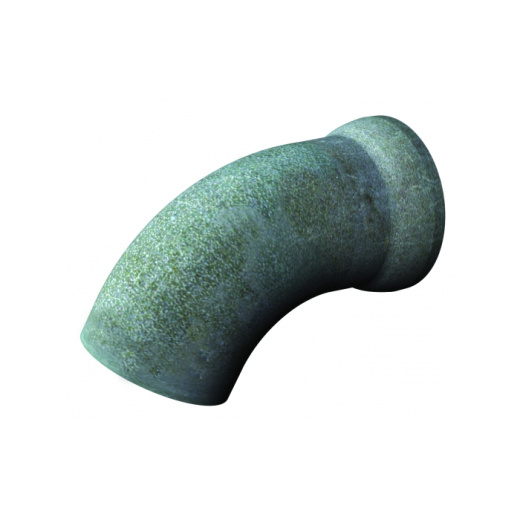

Отвод раструб-гладкий конец (ОРГ) ВЧШГ – это высококачественное изделие, изготовленное из высокопрочного чугуна с добавлением шаровидного графита. Отвод с раструбным соединением на одном конце и гладким концом на другом. Используется для монтажа систем отопления и водоснабжения под углом 10, 15, 30, 45 градусов.
Сферы применения:
- Водно-канализационные хозяйства.
- Отопительные системы.
- Оснащение и ремонт трубопроводных магистралей.
Материалы:
На внутреннюю поверхность фасонных частей наносится цементно-песчаное покрытие. Требования к покрытию — согласно ISO 4179.
На наружную поверхность фасонных частей наносится защитное покрытие цинком и битумным лаком.

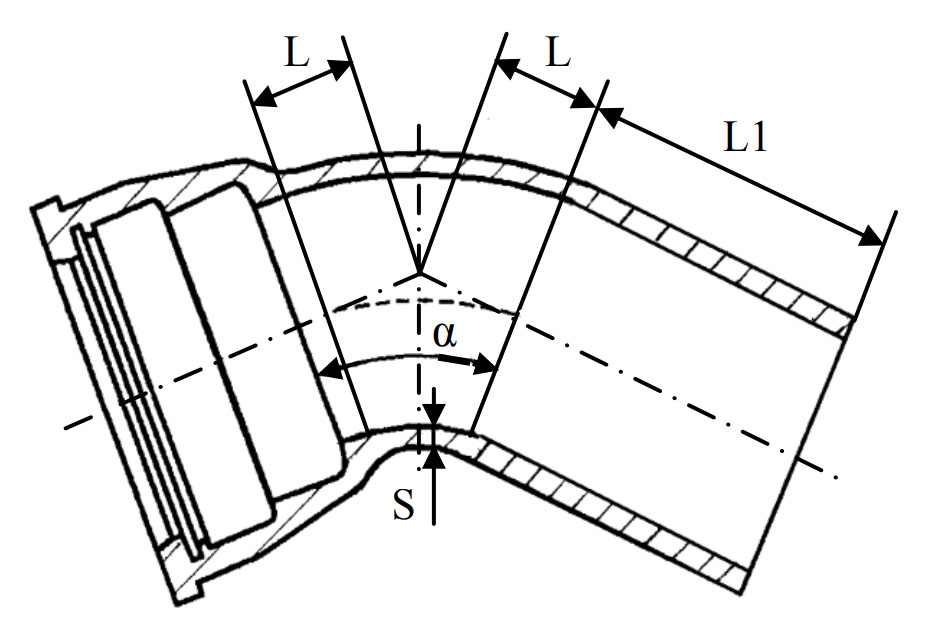

Размеры:
|
Отвод Раструб-Гладкий конец (ГОСТ) |
||||||
|---|---|---|---|---|---|---|
|
Наименование |
S |
T/RJ |
a=10° |
a=15° |
a=30° |
a=45° |
|
L1 |
L |
L |
L |
L |
||
|
Отвод Раструб-Гладкий конец DN80 |
7,0 |
75/130 |
95 |
95 |
96 |
99 |
|
Отвод Раструб-Гладкий конец (ISO) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Наименование |
S |
a=10° |
|
a=15° |
a=30° |
a=45° |
|||
|
L |
L1 |
L |
L1 |
L |
L1 |
L |
L1 |
||
|
Отвод Раструб-Гладкий конец DN80 |
8,1 |
30 |
210 |
38 |
210 |
44 |
210 |
55 |
210 |
Преимущества:
- Изготавливается из высокопрочного чугуна с шаровидной формой графита, что обеспечивает высокую прочность и долговечность;
- Устойчиво к перепадам температур, коррозии, динамическим и статическим нагрузкам;
- Широкий диапазон присоединительных размеров позволяет подобрать оптимальное решение для разных трубопроводных систем.
ГОСТ/ТУ:
Номенклатура и присоединительные размеры соответствуют требованиям ISO 2531, ГОСТ 5525-88.
ЛТК "СВОБОДНЫЙ СОКОЛ" производит фасонные части из ВЧШГ:
- ЛИТЫЕ ТУ 24.51.30-035-90910065-2021 взамен ТУ 1460-035-90910065-2015>
- СВАРНЫЕ ТУ 1468-041-90910065-2013 взамен ТУ 1468-041-50254094-2001
Маркировка
Соединительные части имеют на наружной поверхности литую или нанесенную краской маркировку, включающую следующие обозначения:
- товарный знак предприятия-изготовителя;
- условный проход;
- год изготовления;
- обозначение, что материалом трубы является чугун с шаровидной формой графита (GGG).
Чтобы купить чугунный отвод раструб-гладкий конец ОРГ ВЧШГ необходимого размера - оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.
