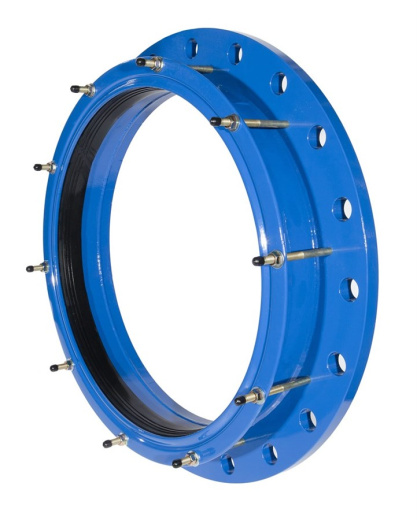

Фланцевый адаптер AVK для труб из высокопрочного чугуна, PN10 DN500
Арт. 260-30-0532-0004
Характеристики
Серия
—
260
Вид
—
Адаптер фланцевый
Тип
—
для труб из высокопрочного чугуна
DN
—
500
Материал
—
Сталь
Инженерная система
—
Водоснабжение, Сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Фланцевый адаптер AVK для труб из высокопрочного чугуна, PN10 DN500
Арт. 260-30-0532-0004
Характеристики
|
Серия
|
260 |
|
Вид
|
Адаптер фланцевый |
|
Тип
|
для труб из высокопрочного чугуна |
|
DN
|
500 |
|
Материал
|
Сталь |
|
Инженерная система
|
Водоснабжение, Сточные воды |
|
Среда
|
Для воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
от -10°C до +70°C |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Покрытие
|
Эпоксидное |
|
Давление, PN
|
10 |
Фланцевый адаптер для труб из высокопрочного чугуна, PN10. Для воды и нейтральных жидкостей от -10°C до +70°C. При эксплуатации в условиях отрицательных температур рекомендуется применять теплоизоляцию. Фланцевые адаптеры предназначены для присоединения фланцевой трубопроводной арматуры к трубам.
| Вариант 260/30-002 | |
|---|---|
| Соединение |
Механическое соединение / Фланец |
| Материал | Сталь |
| Классификация давления | PN 10 |
Преимущества
- Рассверловка фланца PN10
- Масимальное рабочее давление: от 10 Бар до -0.8 Бар (отрицательное давление)
- Диапазон рабочей температуры: -10°C to +70°C, Для температуры 0°C и ниже рекомендуется использовать теплоизоляцию
- Уплотнения из EPDM
- Коррозионностойкая конструкция
- Короткие сроки изготовления
- Может использоваться для подземной установки
- Порошковое эпоксидное покрытие
- Крепеж из оцинкованной и пассивированной стали
- Допуски к номинальным диаметрам +2....-5mm
- Допустимые угловые отклонения:
Опции:
- Доступны исполнения на 16 и 25 Бар, смотри тех. листы на веб-сайте
- Специальная рассверловка фланцев под заказ
- Могут изготавливаться для установки на любой диаметр труб от 269мм до 1200мм
- Доступно исполнение от DN1200мм+ до 1600мм
- Возможен вариант исполнения с удлиненным корпусом
- Со щелевыми отверстиями для болтов
- Возможные материалы крепежа:
- Нержавеющая сталь A2
- Нержавеющая сталь A4
- Нержавеющая сталь A2 с покрытием Delta
- Нержавеющая сталь A4 с покрытием Delta
- С покрытием Sheraplex

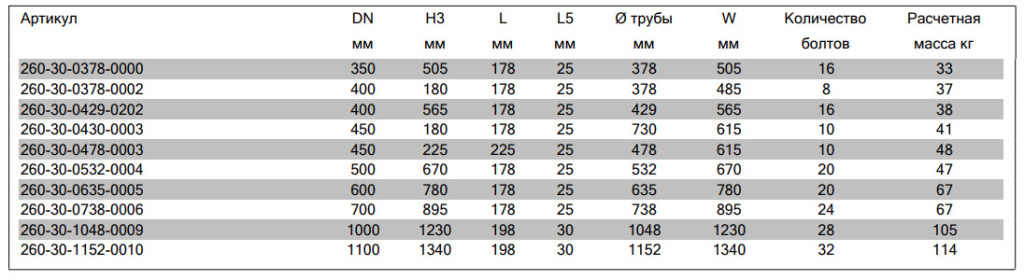

Размеры
*AVK International A/S оставляет за собой право вносить изменения в конструкцию и материалы, не ухудшающие эксплуатационные характеристики

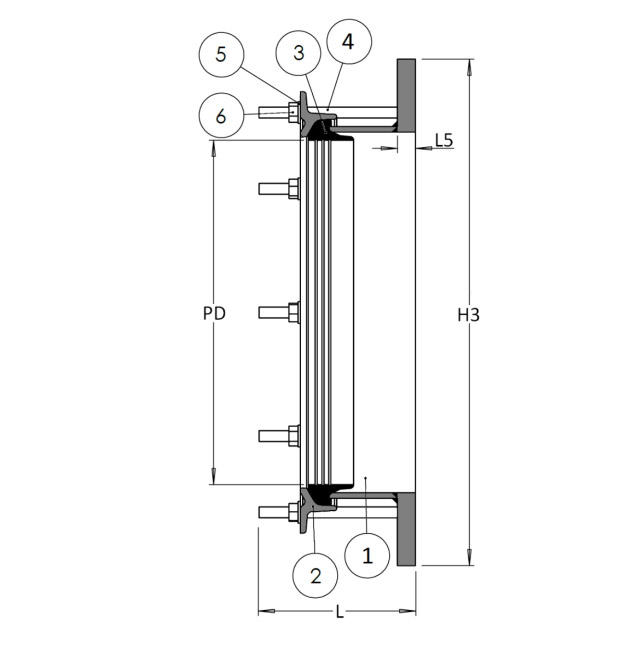

Комплектующие
| 1. | Корпус | сталь S275JR |
| 2. | Кольцо сальника |
сталь S275JR |
| 3. | Уплотнение | резина EPDM |
| 4. |
Шпильки, шайба, гайки |
cталь класса прочности 8.8, оцинкованная пассивированная |
| 5. | Покрытие |
эпоксидное |
Разрешения
- Hydraulic test according to 1.5 x PN
- Седло: 1,1 x PN (бар), корпус: 1,5 x PN (бар). Проверка рабочего крутящего момента.
- Belgaqua approved
- Материалы соответствуют требованиям WRAS
Стандарты
- Стандартная рассверловка фланцев по EN1092-2 (ISO 7005-2), PN 10
Чтобы купить Фланцевый адаптер AVK для труб из высокопрочного чугуна, PN10 - оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
Документы
