Опора DN159 ТС-666.000.00-002 серия 5.903-13 выпуск 7-95 неподвижная щитовая
Арт. ТС-666.00.00-002
Характеристики
Серия
—
5.903-13
Вид
—
Опора для труб
Тип
—
Неподвижная щитовая
DN
—
159
Материал
—
Сталь
Инженерная система
—
Тепловые сети
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Опора DN159 ТС-666.000.00-002 серия 5.903-13 выпуск 7-95 неподвижная щитовая
Арт. ТС-666.00.00-002
Характеристики
|
Серия
|
5.903-13 |
|
Вид
|
Опора для труб |
|
Тип
|
Неподвижная щитовая |
|
DN
|
159 |
|
Материал
|
Сталь |
|
Инженерная система
|
Тепловые сети |
|
Т рабочей среды, ˚С
|
от -30 °С до +425°С |
|
Наружный диаметр, мм
|
282 |
|
Высота, мм
|
110 |

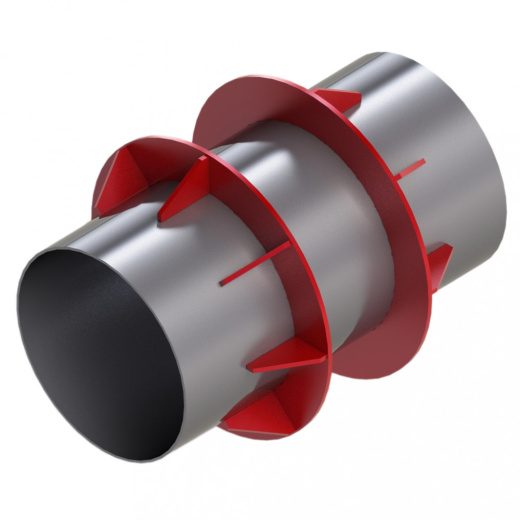

Опоры неподвижные щитовые ТС-666 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=108-630 мм. Опоры неподвижные щитовые для трубопроводов ТС-666 состоят из сварного щита в виде кольца. Опоры ТС-666 используются только как неподвижные.
Характеристики
- Материал: сталь 3 (по запросу Ст20, 09Г2С, Нерж.).
- Покрытие: грунт-эмаль ГФ-21 (по запросу любой вид покрытия).
- Стандарт: серия 5.903-13 выпуск 7-95
- Модель: ТС 666.00.000
- Тип опоры: неподвижная
- Вид опоры: щитовая
- Сфера применения: крепление стальных технологических трубопроводов

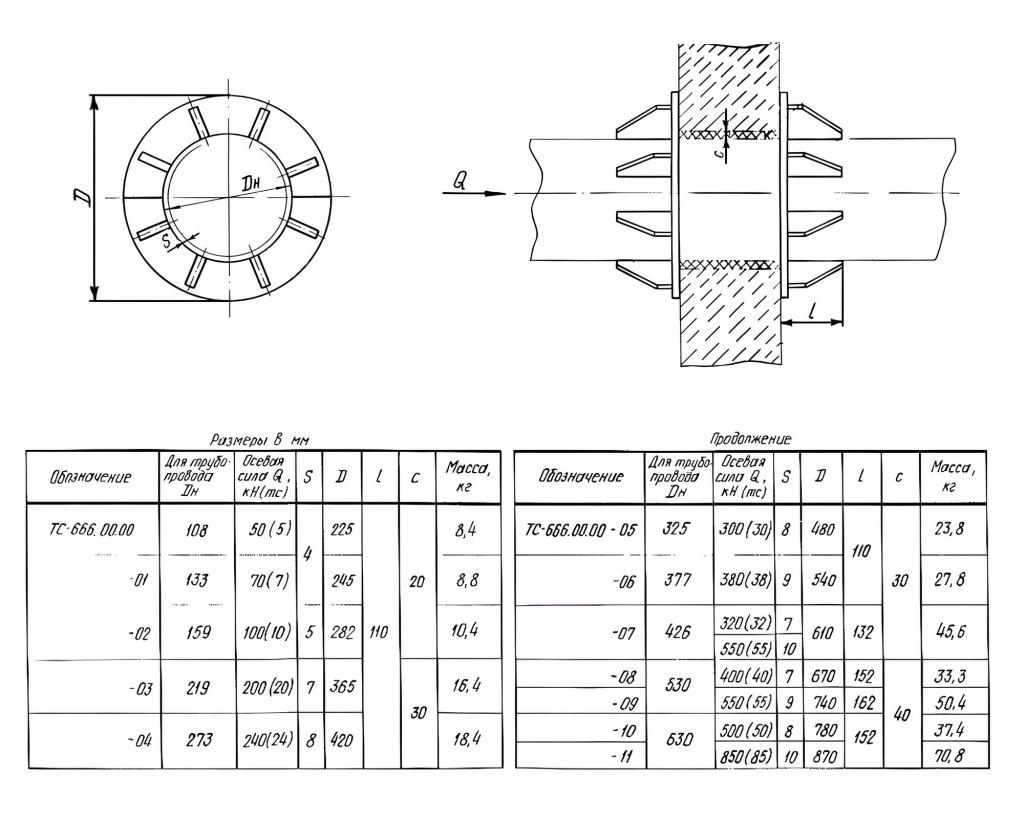

Размеры:
| Наименование | Д тр., мм | Высота упора, мм | Внешний диаметр щита, мм | Вес, кг |
|---|---|---|---|---|
| ТС-666.00.00 | 108 | 110 | 225 | 8,4 |
| ТС-666.00.00-001 | 133 | 110 | 245 | 8,8 |
| ТС-666.00.00-002 | 159 | 110 | 282 | 10,4 |
| ТС-666.00.00-003 | 219 | 110 | 365 | 16,4 |
| ТС-666.00.00-004 | 273 | 110 | 420 | 18,4 |
| ТС-666.00.00-005 | 325 | 110 | 480 | 23,8 |
| ТС-666.00.00-006 | 377 | 110 | 540 | 27,8 |
| ТС-666.00.00-007 | 426 | 132 | 610 | 45,6 |
| ТС-666.00.00-008 | 530 | 152 | 670 | 33,3 |
| ТС-666.00.00-009 | 530 | 162 | 740 | 50,4 |
| ТС-666.00.00-010 | 630 | 152 | 780 | 37,4 |
| ТС-666.00.00-011 | 630 | 152 | 870 | 70,8 |
Чтобы купить неподвижную щитовую опору ТС-666.000.00 серия 5.903-13 выпуск 7-95 - оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
