Опора DN920 ТС-667.000.00-005 серия 5.903-13 выпуск 7-95 неподвижная щитовая
Арт. ТС-667.00.00-005
Характеристики
Серия
—
5.903-13
Вид
—
Опора для труб
Тип
—
Неподвижная щитовая усиленная
DN
—
920
Материал
—
Сталь
Инженерная система
—
Тепловые сети
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Опора DN920 ТС-667.000.00-005 серия 5.903-13 выпуск 7-95 неподвижная щитовая
Арт. ТС-667.00.00-005
Характеристики
|
Серия
|
5.903-13 |
|
Вид
|
Опора для труб |
|
Тип
|
Неподвижная щитовая усиленная |
|
DN
|
920 |
|
Материал
|
Сталь |
|
Инженерная система
|
Тепловые сети |
|
Т рабочей среды, ˚С
|
от -30 °С до +425°С |
|
Наружный диаметр, мм
|
1220 |
|
Высота, мм
|
242 |
Опоры неподвижная щитовая усиленная ТС-667 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=426-1420 мм. Опоры неподвижные щитовые усиленные для трубопроводов ТС-667 состоят из сварного щита в виде кольца. Опоры ТС-667 используются только как неподвижные.
Характеристики
- Материал: сталь 3 (по запросу Ст20, 09Г2С, Нерж.).
- Покрытие: грунт-эмаль ГФ-21 (по запросу любой вид покрытия).
- Стандарт: серия 5.903-13 выпуск 7-95
- Модель: ТС 667.00.000
- Тип опоры: неподвижная
- Вид опоры: щитовая усиленная
- Сфера применения: крепление стальных технологических трубопроводов

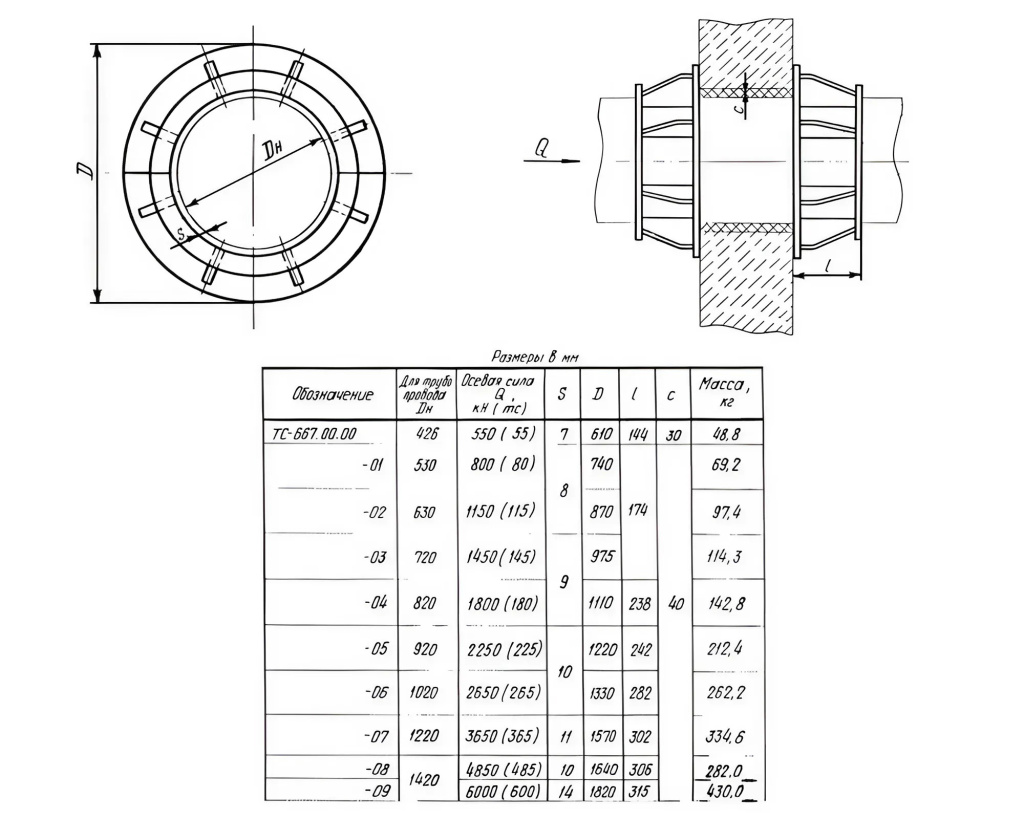

Размеры:
| Наименование | Д тр., мм | Высота упора, мм | Внешний диаметр щита, мм | Вес, кг |
|---|---|---|---|---|
| ТС-667.00.00 | 426 | 144 | 610 | 48,8 |
| ТС-667.00.00-001 | 530 | 174 | 740 | 69,2 |
| ТС-667.00.00-002 | 630 | 174 | 870 | 97,4 |
| ТС-667.00.00-003 | 720 | 174 | 975 | 114,3 |
| ТС-667.00.00-004 | 820 | 238 | 1110 | 142,8 |
| ТС-667.00.00-005 | 920 | 242 | 1220 | 212,4 |
| ТС-667.00.00-006 | 1020 | 282 | 1330 | 262,2 |
| ТС-667.00.00-007 | 1220 | 302 | 1570 | 334,6 |
| ТС-667.00.00-008 | 1420 | 306 | 1640 | 282 |
| ТС-667.00.00-009 | 1420 | 315 | 1820 | 430 |
Чтобы купить неподвижную щитовую усиленную опору ТС-667.000.00 серия 5.903-13 выпуск 7-95 - оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
