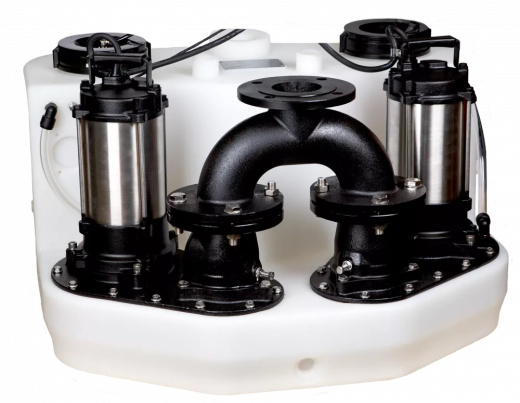

Канализационная насосная установка PROLIFT

Канализационные насосные установки Prolift предназначены для сбора и перекачки бытовых стоков (включая фекальные) в зданиях различного типа – в частном доме, гостинице, ресторане, театре, торговом центре и т.д.
Установки поставляются полностью готовыми к подключению. Предназначены для размещения внутри здания, и обычно монтируются в подвале, который находится ниже уровня внешней канализационной системы.
Установка Prolift состоит из следующих основных компонентов:
• газо- и водонепроницаемый герметичный сборный резервуар с фитингами для присоединения вентиляционного, подводящих и напорных трубопроводов, с обратными клапанами;
• 1 или 2 канализационных насоса, проточная часть которого находится внутри бака, а электродвигатель – снаружи;
• пневматический датчик контроля уровня;
• поплавковый выключатель контроля переполнения;
• шкаф управления.

Описание продукта
PROLIFT – полностью готовая для монтажа компактная установка с одним или двумя насосами, накопительным баком (60, 150 или 450 л.), встроенным обратным клапаном, шкафом управления, пневматическим реле уровня.
Предназначена для перекачки бытовых стоков в частном доме или небольшом административном здании, ресторане, офисе.
Установка не предназначена для непрерывной работы в режиме S1 (откачка ливневых и промышленных стоков).

Технические данные:
Перекачиваемая жидкость - бытовые стоки с температурой от 0 до +45 °С, кратковременно (не более 3 мин) до 65°С.
Значение pH – от 4 до 10.
Максимальный размер твердых включений – 50 мм.
Температура окружающей среды от 0 до +45 °С
Степень защиты установки – IP68 (кроме шкафа управления).
Уровень звукового давления – менее 58 дбА.

Насос:
Рабочее колесо – полуоткрытое вихревое колесо, материал – чугун.
Условный проход рабочего колеса – 50 мм.
Уплотнение вала – двойное торцевое с парой трения Sic/Sic, с масляной камерой.
Степень защиты IP68.
Встроенная защита от перегрева и перегрузки.
При перегрузке электродвигателя происходит автоматический останов. После охлаждения до нормальной температуры электродвигатель автоматически включается снова, если в шкафу управления имеется заводская настройка автоматического сброса.
Класс изоляции электродвигателя – B.
Напряжение питания 1 х 220В или 3 х 380 В
Частота – 50 Гц.
Кабель для подключения к шкафу управления 10 м.
Максимальное число пусков в час – 60.

Накопительный бак:
Материал – полиэтилен.

Встроенный обратный клапан с возможностью прочистки, полипропилен – 1 шт.
Трубка для отвода воздуха из насоса в бак, полиэтилен.
Вентиляционный патрубок DN40 (50 мм).
Возможность подключения DN150 (160 мм), DN100 (110 мм), DN40 (50 мм).

Принадлежности, входящие в комплект поставки:
• Фланцевый патрубок с прокладкой и болтами, гибкий резиновый cоединитель DN80 (90 мм) с двумя хомутами для напорного трубопровода – 1 шт.
• Поворотный диск для подключения подводящего трубопровода DN150 (160 мм)/DN100 (110 мм)/ DN40 (50 мм)
• Манжета DN40 (50 мм) мм – 1 шт. для подводящего трубопровода или ручного насоса – 1 шт.
• Гибкий резиновый соединитель DN40 (50 мм) с двумя хомутами для вентиляционного трубопровода – 1 шт.

Реле уровня:
Пневматическая труба из полиэтилена, соединенная 10-м шлангом с пьезорезистивным датчиком в шкафу управления. Дополнительный поплавковый выключатель для подачи сигнала аварийного переполнения.

Типовой ряд:

Артикул:	Марка:
76121001	PROLIFT PS.075.1.60
76121002	PROLIFT PS.075.3.60
76122001	PROLIFT PD.15.3.150
76122002	PROLIFT PD.22.3.150
76122003	PROLIFT PD.22.3.450
76122004	PROLIFT PD.37.3.450
