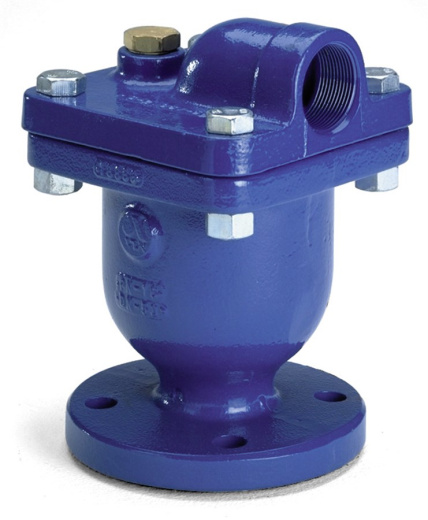

Клапан воздушный кинетический AVK серия 701/30 PN16 DN50 из высокопрочного чугуна
Цена по запросу
Арт. 701-050-30-11003
Характеристики
Серия
—
701/30
Вид
—
Клапан воздушный
Тип
—
Кинетический
DN
—
50
Материал
—
Высокопрочный чугун
Инженерная система
—
Водосбжение, орошение
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Клапан воздушный кинетический AVK серия 701/30 PN16 DN50 из высокопрочного чугуна
Цена по запросу
Арт. 701-050-30-11003
Характеристики
|
Серия
|
701/30 |
|
Вид
|
Клапан воздушный |
|
Тип
|
Кинетический |
|
DN
|
50 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водосбжение, орошение |
|
Среда
|
Для воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
до макс. 60°C (кратковременно до +90°C) |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Управление
|
Ручное |
|
Давление, PN
|
16 |
Кинетический воздушный клапан. Для воды и нейтральных жидкостей до макс. 60°C (кратковременно до +90°C)
Кинетические воздушные клапаны предназначены для выпуска и впуска воздуха в систему во время заполнения или опорожнения трубопровода, при закрытии отсекающей задвижки, при остановке насоса или при разделении водяного столба. Мы также предлагаем ряд воздушных выпускных клапанов и комбинированных воздушных клапанов, где функция воздушного выпускного клапана комбинируется с функцией кинетического клапана.
| Вариант 701/30-010 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN80 |
| Классификация давления | PN 16 |
Преимущества
- Площадь сечения выпускного отверстия: DN 50 - 794 мм²; DN 85 - 1809 мм²; DN 150 - 7850 мм²;
- Надежная работа клапана сокращает риск гидравлического удара;
- Благодаря динамичному дизайну воздух выпускается с большой скоростью, одновременно предотвращая преждевременное закрытие;
- Особая конструкция седла из бронзы и уплотнения из резины EPDM обеспечивает длительный срок службы без необходимости технического обслуживания;
- Наличие выпускного отверстия для слива избытка жидкости (2” – 8”);
- Корпус и крышка из ковкого чугуна с синим эпоксидным покрытием;
- Поплавок из поликарбоната;
- С присоединительным фланцем или резьбовым соединением по стандарту BSP;
- Диапазон рабочего давления: 0,2 – 16 бар.
Артикулы и размеры
| Артикул |
DN мм |
Соединение |
PN |
L мм |
H3 мм |
C мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|
| 701-050-30-11003 | 50 | 50 MM | PN16 | 149 | 229 | ½" BSP | 6,1 |
| 701-051-30-91003 | 50 | 2" BSP | PN16 | 149 | 217 | ½" BSP | 4,0 |
| 701-080-30-11003 | 80 | 80 MM | PN16 | 160 | 264 | 2" BSP | 13 |
| 701-081-30-91003 | 80 | 3" BSP | PN16 | 160 | 266 | 2" BSP | 9,6 |
Комплектующие
| 1. | Крышка | высокопрочный чугун |
| 2. | Регулирующий элемент | латунь |
| 3. | Седло | бронза |
| 4. | Уплотнение седла | резина EPDM |
| 5. | Кольцо О-сечения | резина NBR |
| 6. | Болт и гайка | оцинкованная сталь |
| 7. | Поплавок | поликарбонат |
| 8. | Корпус | высокопрочный чугун |
Разрешения
- Соответствует требованиям DIN-DVGW, сертификат NW-6215BS5030
Стандарты
- Конструкция по стандарту EN 1074 - 4
- Размеры фланцев и отверстий по EN1092-2 (ISO 7005-2), PN 16
