Серия
|
Серия 701/50 |
|
Вид
|
Клапан воздушный |
|
Тип
|
Комбинированный |
|
DN
|
50 |
|
Материал
|
Высокопрочный чугун/армированный полиамид |
|
Инженерная система
|
Водосбжение, орошение |
|
Среда
|
Для воды и нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
до макс. 60°C (кратковременно до +90°C) |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Давление, PN
|
PN16 |

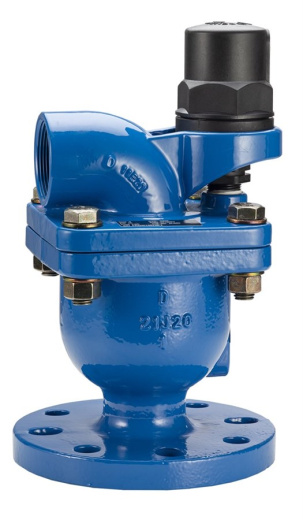

Комбинированный воздушный клапан. Для воды и нейтральных жидкостей до макс. 60°C (кратковременно до +90°C)
Конструкция комбинированных воздушных клапанов объединяет в себе функции автоматического выпускного клапана и кинетического воздушного клапана. Воздушный выпускной клапан удаляет скопившийся воздух из находящейся под давлением системы, а воздушно-вакуумная часть выпускает / запускает большие объемы воздуха во время заполнения / опорожнения трубопровода. Клапан открывается и выравнивает отрицательное давление в случае разделения водяного столба. Корпус и все детали механизма клапана изготовлены из особых коррозионностойких материалов.
| Вариант 701/50-003 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун/армированный полиамид |
| Диапазон диаметров | DN50 - DN80 |
| Классификация давления | PN 16 |
Преимущества
- Площадь сечения выпускных отверстий:
DN 50: воздушно-вакуумного 794 мм², автоматического 12 мм²;
DN 80: воздушно-вакуумного 1809 мм²; автоматического выпускного 12 мм²;
- Благодаря увеличенному размеру проходного отверстия, его засорение менее вероятно;
- Во время работы трубопровода под давлением через выпускное отверстие автоматического клапана воздух удаляется с большой скоростью;
- Механизм развертывающегося уплотнения делает клапан менее чувствительным к скачкам давления по сравнению с поплавковым уплотнением, что позволяет использовать одно и то же отверстие для широкого диапазона давления;
- Надежная работа клапана сокращает риск гидравлического удара;
- Благодаря динамичному дизайну воздух выпускается с большой скоростью, одновременно предотвращая преждевременное закрытие;
- Особая конструкция седла из бронзы с резиной EPDM обеспечивает длительный безремонтный срок службы;
- Наличие выпускного отверстия для слива избытка жидкости;
- Корпус и крышка воздушно-вакуумного клапана из ковкого чугуна с синим эпоксидным покрытием;
- Автоматический выпускной клапан из высокопрочного композита;
- Поплавок из поликарбоната;
- С резьбовым соединением по стандарту BSP;
- Диапазон рабочего давления: 0,2 – 16 бар.
Артикулы и размеры
| Артикул |
DN мм |
Соединение |
PN |
L мм |
H3 мм |
C мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|
| 701-050-50-11003 | 50 | 50 MM | PN16 | 173 | 293 | 1½" BSP | 6,4 |
| 701-051-50-91003 | 50 | 2" BSP | PN16 | 173 | 306 | 1½" BSP | 4,3 |
| 701-080-50-11003 | 80 | 80 MM | PN16 | 211 | 328 | 2" BSP | 13 |
| 701-081-50-91003 | 80 | 3" BSP | PN16 | 205 | 339 | 2" BSP | 10 |
Комплектующие
| 1. | Корпус | армированный полиамид |
| 2. | Выпускной патрубок | полипропилен |
| 3. | Развертывающееся уплотнение | резина EPDM |
| 4. | Удерживающая шпонка | армированный полиамид |
| 5. | Поплавок | вспененный полипропилен |
| 6. | Кольцо О-сечения | резина NBR |
| 7. | Основание | армированный полиамид |
| 8. | Фильтр | полиамид |
| 9. | Крышка | высокопрочный чугун |
| 10. | Седло | бронза |
| 11. | Уплотнение седла | резина EPDM |
| 12. | Кольцо О-сечения | резина NBR |
| 13. | Болт в сборе | оцинкованная сталь |
| 14. | Корпус | высокопрочный чугун |
| 15. | Поплавок | поликарбонат |
Разрешения
- Соответствует требованиям DIN-DVGW, сертификат NW-6215BS5030
- Belgaqua approved
Стандарты
- Конструкция по стандарту EN 1074 - 4
- Стандартная рассверловка фланцев по EN1092-2 (ISO 7005-2), PN 10
