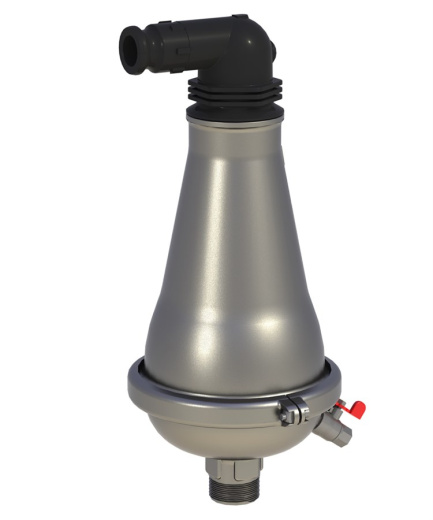

Клапан воздушный комбинированный AVK серия 701/96 PN16 DN 50 (2" BSP) из нержавеющей стали, компактный дизайн
Цена по запросу
Арт. 701-051-96-990032
Характеристики
Серия
—
701/96
Вид
—
Клапан воздушный
Тип
—
Комбинированный
DN
—
50
Материал
—
Нержавеющая сталь
Инженерная система
—
Водоотведение
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Клапан воздушный комбинированный AVK серия 701/96 PN16 DN 50 (2" BSP) из нержавеющей стали, компактный дизайн
Цена по запросу
Арт. 701-051-96-990032
Характеристики
|
Серия
|
701/96 |
|
Вид
|
Клапан воздушный |
|
Тип
|
Комбинированный |
|
DN
|
50 |
|
Материал
|
Нержавеющая сталь |
|
Инженерная система
|
Водоотведение |
|
Среда
|
Сточные воды |
|
Т рабочей среды, ˚С
|
до макс. 60°C (кратковременно до +90° C) |
|
Присоединение
|
Наружная резьба по BSP |
|
Уплотнение
|
EPDM/полиамид/нерж. сталь |
|
Давление, PN
|
16 |
Комбинированный воздушный клапан, короткий, PN16. Для сточных вод до макс. 60°C (кратковременно до +90° C)
Комбинированные воздушные клапаны AVK предназначены для выпуска большого объема воздуха при заполнении системы водой и впуска воздуха в период опорожнения системы, а также для автоматического выпуска воздуха из жидкости. Особенностями инновационного дизайна являются большая воздушная прослойка между жидкостью и системой уплотнения, и пружина на стреле поплавков, компенсирующая низкие колебания давления и сохраняющая воздушную прослойку, что обеспечивает надежное действие клапана даже с агрессивной жидкой средой и при наличии в жидкости твердых примесей.
| Вариант 701/96-010 | |
|---|---|
| Соединение | Наружная резьба по BSP |
| Материал | Нержавеющая сталь |
| Диапазон диаметров | DN50 - DN80 |
| Классификация давления | PN 16 |
Преимущества
-
- Площадь сечения выпускных отверстий: воздушно-вакуумного 804 мм², автоматического 12 мм²;
- Большой воздушный зазор между жидкостью и уплотнительной системой обеспечивает надежную работу, даже при работе с агрессивными жидкостями и жидкостями, с твердыми включениями;
- Во время работы трубопровода под давлением через выпускное отверстие автоматического клапана воздух удаляется с большой скоростью;
- Пружина между штоком и верхним поплавком компенсирует незначительные изменения давления;
- Нижняя поплавковая система включающая в себя поплавок из полипропилена, шток и пружину из кислотостойкой нержавеющей стали, обеспечивает высокую коррозионную стойкость;
- Конический корпус с воронкообразной нижней частью обеспечивает максимальный объем воздуха при минимальной длине клапана и предотвращает накопление отложений на дне;
- Корпус из нержавеющей стали отличается малым весом;
- Наличие выпускного отверстия для слива избытка жидкости;
- С присоединительным фланцем, или резьбовым соединением 2”-3” по стандарту BSP;
- Диапазон рабочего давления: 0,05 – 16 бар.
Артикулы и размеры
| Артикул |
DN мм |
Соединение |
L мм |
H3 мм |
Расчетная масса кг |
|---|---|---|---|---|---|
| 701-051-96-990032 | 50 | 2" BSP | 308 | 566 | 13 |
| 701-081-96-990032 | 80 | 3" BSP | 308 | 566 | 13 |
Комплектующие
| 1. | Основание | нержавеющая сталь |
| 2. | Корпус | нержавеющая сталь |
| 3. | Скоба | нержавеющая сталь AISI 316 |
| 4. | Нижний поплавок | полипропилен |
| 5. | Корпус | армированный полиамид |
| 6. | Кольцо О-сечения | резина NBR |
| 7. | Кольцо О-сечения | резина NBR |
| 8. | Стопор поплавка | полипропилен |
| 9. | Шайба поплавка | нержавеющая сталь AISI 316 |
| 10. | Пружина | нержавеющая сталь AISI 316 |
| 11. | Поплавок | вспененный полипропилен |
| 12. | Глухая гайка | нержавеющая сталь AISI 316 |
| 13. | Шайба | нержавеющая сталь AISI 316 |
| 14. | Уплотнительная пробка в сборе | EPDM/полиамид/нерж. сталь |
| 15. | Удерживающая шпонка | армированный полиамид |
| 16. | Шаровой клапан | нержавеющая сталь AISI 316 |
| 17. | Соединитель 1½" | полипропилен |
Разрешения
- Гидравлическое испытание согласно EN 1074-1 и 4 / EN 12266.
- Разрешение к применению для сточных вод
