Вид
|
Кран шаровой |
|
DN
|
10 - 150 мм. |
|
Материал
|
Сталь |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Присоединение
|
Фланец/фланец |
|
Давление, PN
|
16; 25; |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |

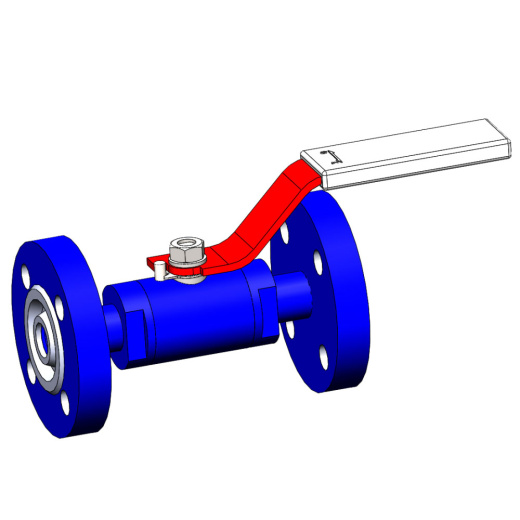

Корпус: трехсоставной
Соединение: фланец / фланец
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 1,6 - 25,0
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с74п - кран шаровой стальной
11лс74п - кран шаровой из легированной стали (09Г2С)
11нж74п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с374п / 11лс374п / 11нж374п - поставляются в комплекте с редуктором
Основные параметры (Двухсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | L, мм | l, мм |
H, мм (не более) |
Масса, кг (не более) |
|
10 |
10,0 - 25,0 (100 - 250) |
13 |
230 |
115 | 140 |
6,5 |
| 15 | 13 | 230 | 115 | 140 | 6,5 | |
| 20 | 20 | 260 | 180 | 155 | 7,0 | |
| 25 | 24 | 310 | 180 | 160 | 7,8 |
Основные параметры (Трёхсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | L, мм | l, мм |
H, мм (не более) |
Масса, кг (не более) |
| 32 |
1,6 - 6,3 (16 - 63) |
30 | 330 | 235 | 185 | 13,5 |
| 40 | 37 | 450 | 235 | 210 | 17,8 | |
| 50 | 48 | 475 | 235 | 240 | 31,2 | |
| 65 | 65 | 500 | 330 | 325 | 42,0 | |
| 80 | 75 | 630 | 330 | 335 | 50,0 | |
| 100 | 100 | 667 | 600 | 370 | 60,0 | |
| 125 | 125 | 705 | 600 | 410 | 70,0 | |
| 150 | 150 | 706 | 600 | 460 | 80,0 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Фланец, патрубок, корпус, горловина |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65Г | 12Х18Н10Т | |
| 5 | Седло | Ф4К20 | Ф4 | |
| 6 | Уплотнительное кольцо | Фторсиликон | ||
| 7 | Ручка | Сталь 3 | Сталь 3 (оцинк.) | |
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 - 25,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +200 | -40 ... +180 | |
