Вид
|

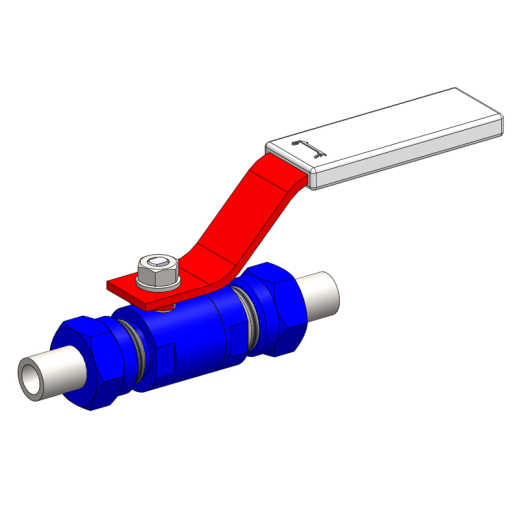

Кран шаровой |
|
DN
|
10 - 40 мм. |
|
Материал
|
Сталь |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Присоединение
|
Ниппель/ниппель |
|
Давление, PN
|
16; 25 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: разборный
Соединение: ниппель/ниппель
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 1,6 - 25,0
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с38п - кран шаровой стальной
11лс38п - кран шаровой из легированной стали (09Г2С)
11нж38п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с338п / 11лс338п / 11нж338п - поставляются в комплекте с редуктором
Основные параметры (Двухсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | d1, мм | L, мм | L1, мм | l, мм |
H, мм не более |
Масса, кг |
| 10 |
10,0 - 25,0 (100 - 250) |
13 | 13 | 110 |
180 |
170 | 40 | 2,4 |
| 15 |
13 |
13 | 120 | 200 | 170 | 40 | 2,4 | |
|
20 |
20 |
20 |
130 | 210 |
170 |
50 |
2,7 |
|
|
25 |
24 |
28 |
150 |
234 |
180 |
70 |
3,0 |
Основные параметры (Трёхсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | d1, мм | L, мм | L1, мм | l, мм |
H, мм не более |
Масса, кг |
|
32 |
1,6 - 6,3 (16 - 63) |
30 |
35 |
150 |
238 |
235 |
75 |
6,5 |
|
40 |
37 |
54 |
180 |
268 |
235 |
90 |
7,5 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Патрубок, корпус, горловина |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65 Г | 12Х18Н10Т | |
| 5 | Седло | Ф4К20 | Ф4 | |
| 6 | Уплотнительное кольцо | Фторсиликон | ||
| 7 | Ручка | Сталь 3 | Сталь 3 (оцинк.) | |
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 - 25,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +200 | -60 ... +200 | -40 ... +180 |
