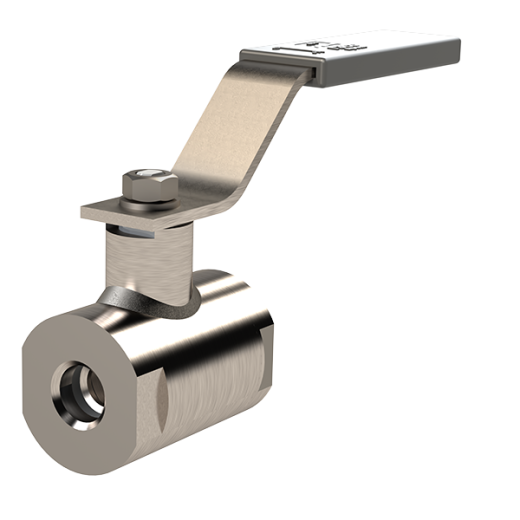

![Кран шаровой стальной резьбовой 36 серия. Составной [NPT, G, NKT, BSP, BSPT]](/upload/iblock/1a0/530bcuql476z95tbpbql21rg6td94o5n.png "Кран шаровой стальной резьбовой 36 серия. Составной [NPT, G, NKT, BSP, BSPT]")
![Кран шаровой стальной резьбовой 36 серия. Составной [NPT, G, NKT, BSP, BSPT]](/upload/resize_cache/iblock/1a0/50_50_140cd750bba9870f18aada2478b24840a/530bcuql476z95tbpbql21rg6td94o5n.png "Кран шаровой стальной резьбовой 36 серия. Составной [NPT, G, NKT, BSP, BSPT]")
|
Вид
|
Кран шаровой |
|
DN
|
15 - 100 мм. |
|
Материал
|
Сталь |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Присоединение
|
Резьба/резьба |
|
Давление, PN
|
16; 25; |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: составной
Соединение: резьба / резьба
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 1,6 - 25.0
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с36п - кран шаровой стальной
11лс36п - кран шаровой из легированной стали (09Г2С)
11нж36п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с336п / 11лс336п / 11нж336п - поставляются в комплекте с редуктором
Основные параметры (Двухсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм |
L, мм | l, мм | H, мм |
Масса, кг |
| 15 |
10,0 - 25,0 (100) - (250) |
13 |
85 | 115 | 60 | 2,0 |
| 20 |
20 |
95 | 115 | 60 | 2,0 | |
| 25 |
24 |
105 | 180 | 70 | 2,7 |
Основные параметры (Трёхсоставной)
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм |
L, мм | l, мм | H, мм |
Масса, кг |
| 32 |
1,6 (16) 2,5 (25) 4,0 (40) 6,3 (63) |
30 |
120 | 235 | 75 | 5,2 |
| 40 |
37 |
130 | 235 | 90 | 6,5 | |
| 50 |
48 |
150 | 235 | 100 | 10,0 | |
| 65 | 65 | 185 | 330 | 140 | 16,5 | |
| 80 | 75 | 205 | 330 | 145 | 17,0 | |
| 100 | 95 | 260 | 600 | 190 | 28,3 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Патрубок, корпус, горловина |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65Г | 12Х18Н10Т | |
| 5 | Седло | Ф4К20 | Ф4 | |
| 6 | Уплотнительное кольцо | Фторсиликон | ||
| 7 | Ручка | Сталь 3 | Сталь 3 (оцинк.) | |
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 -25,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +200 | -60 ... +200 | -40 ... +180 |
