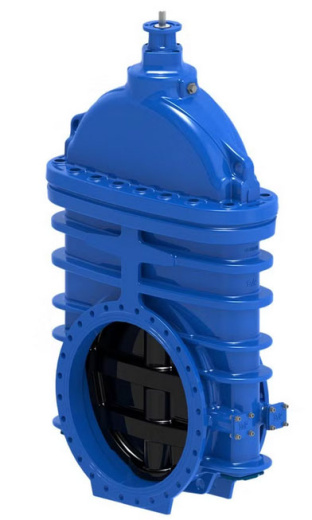

Задвижка AVK серия 06/30 DN700 PN10

Задвижка клиновая фланцевая по DIN F4 c ISO фланцем. Для воды и нейтральных жидкостей до макс. 70°C.

Конструкции клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, разрешенной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Уникальная система уплотнения, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.

Вариант 06/30-029
Соединение	Фланцевое
Материал	Высокопрочный чугун
Диапазон диаметров	DN700 - DN1200
Классификация давления	PN 10/16
Направление закрытия	Закрытие по часовой стрелке

Преимущества

• Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность;
• Полностью вулканизированный резиной клин. Направляющие из полиамида существенно снижают крутящий момент и защищают резиновое покрытие клина от повреждения в процессе работы;
• Большое коническое отверстие для штока в клине предотвращает застой воды;
• Допускает замену уплотнений и подшипника под давлением;
• ISO фланец для присоединения редуктора и электропривода
• Шток из нержавеющей стали с упором клина и накатанной резьбой;
• Промывочные порты обеспечивают промывку напрявляющих при горизонтальной установке;
• Упорное кольцо по всей окружности обеспечивает надежное крепление штока и низкие моменты свободного вращения;
• Четыре независимых уплотнения штока: грязесъемное кольцо из резины NBR, полиамидный радиальный подшипник c четырьмя уплотнительными кольцами из NBR, дополнительное уплотнительное кольцо штока и манжета из EPDM;
• Круглое резиновое уплотнение крышки из EPDM зафиксировано в углублении;
• Пломбированные потайные болты крышки из нержавеющей стали обрамлены прокладкой;
• Задвижка с полным проходом;
• Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, сертификат GSK;
• По запросу задвижки могут быть укомплектованы байпасом.

Артикулы и размеры

Артикул	DN мм	Рассверловка фланцев	L мм	W мм	H мм	H3 мм	F2 мм	D2 мм	ISO фланец	Расчетная масса кг	Заметки
06-700-30-00464	700	PN10	430	1211	1622	2077	81	40	F16	1403
06-700-30-01464	700	PN16	430	1211	1622	2077	81	40	F16	1447
06-800-30-00464	800	PN10	470	1211	1672	2185	81	40	F16	1467
06-800-30-01464	800	PN16	470	1211	1672	2185	81	40	F16	1543
06-900-30-00464	900	PN10	510	1523	2117	2675	81	40	F16	3099
06-900-30-01464	900	PN16	510	1523	2117	2680	81	40	F16	3131
06-1000-30-09043164	1000	PN10	550	1563	2067	2682	81	40	F16	3141
06-1000-30-09143164	1000	PN16	550	1563	2067	2695	81	40	F16	3208
06-1200-30-09043118	1200	PN10	630	1870	2476	3236	110	50	F25	4643	Двухслойное эпоксидное покрытие / нет сертификата GSK
06-1200-30-09143118	1200	PN16	630	1870	2476	3236	110	50	F25	5084	Двухслойное эпоксидное покрытие / нет сертификата GSK
