Задвижка AVK серия 06/37-003 , DN 300 PN16 пожарный водопровод
Цена по запросу
Арт. 06-300-37-09620
Задвижка клиновая
Характеристики
Серия
—
Серия 06/37-003
Вид
—
Задвижка
Тип
—
Клиновая
DN
—
300
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоотведение
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка AVK серия 06/37-003 , DN 300 PN16 пожарный водопровод
Цена по запросу
Арт. 06-300-37-09620
Характеристики
|
Серия
|
Серия 06/37-003 |
|
Вид
|
Задвижка |
|
Тип
|
Клиновая |
|
DN
|
300 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоотведение |
|
Среда
|
Вода,нейтральные среды |
|
Т рабочей среды, ˚С
|
80 |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Управление
|
Ручное |
|
Материал запирающего элемента
|
Чугун |
|
Направление
|
Двустороннее |
|
Давление, PN
|
16 |
|
Температура окружающей среды, ˚С
|
от -40С до +60С |
Задвижка клиновая с патрубками для грувлок соединения, с индикатором положения. Для использования в системах противопожарного водоснабжения до макс. 70°C
Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.
| Вариант 06/37-003 | |
|---|---|
| Соединение | Grooved IPS Ends |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN300 |
| Классификация давления | PN 16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность;
- Полностью вулканизированный резиной клин. Направляющие из полиамида существенно снижают крутящий момент;
- Шток из нержавеющей стали с упором клина и накатанной резьбой, которая обеспечивает его высокую прочность;
- Упорное кольцо по всей окружности обеспечивает надежное крепление штока и низкие моменты свободного вращения;
- Тройная система уплотнения штока (грязесъемное кольцо из резины NBR, полиамидный подшипник с 4-мя О-образными кольцами из резины NBR, манжета из резины EPDM) гарантирует абсолютную защиту;
- Круглое резиновое уплотнение EPDM крышки зафиксировано в канавке;
- Пломбированные потайные болты крышки изготовлены из нержавеющей стали и обрамлены прокладкой;
- Задвижка с полным проходом;
- Низкий рабочий крутящий момент;
- Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, одобрено GSK;
- Индикатор положения для визуального или дистанционного контроля положения задвижки

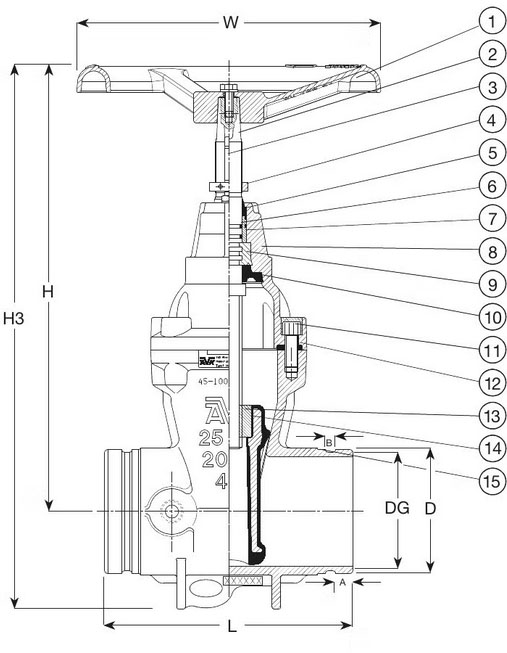

Артикулы и размеры
| Артикул |
DN мм |
PN |
L мм |
H мм |
H3 мм |
W мм |
D мм |
DG мм |
A мм |
B мм |
Расчетная масса кг |
Заметки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06-050-37-09620 | 50 | PN16 | 178 | 329 | 367 | 180 | 60 | 57 | 16 | 8 | 10 | |
| 06-080-37-09620 | 80 | PN16 | 203 | 382 | 435 | 225 | 89 | 85 | 16 | 8 | 15 | |
| 06-100-37-09620 | 100 | PN16 | 229 | 414 | 480 | 280 | 114 | 110 | 16 | 10 | 22 | |
| 06-150-37-09620 | 150 | PN16 | 267 | 540 | 649 | 320 | 168 | 164 | 16 | 10 | 44 | |
| 06-200-37-09620 | 200 | PN16 | 292 | 688 | 825 | 360 | 219 | 214 | 19 | 11 | 61 | |
| 06-250-37-09620 | 250 | PN16 | 330 | 780 | 925 | 500 | 273 | 268 | 19 | 13 | 94 | Отсутствует сертификат VdS |
| 06-300-37-09620 | 300 | PN16 | 356 | 855 | 1025 | 500 | 324 | 318 | 19 | 13 | 126 | Отсутствует сертификат VdS |
Комплектующие
| 1. | Маховик | серый чугун GJL-250 (GG-25)] |
| 2. | Шток | нержавеющая сталь 1.4104 (430F) |
| 3. | Штырь | нержавеющая сталь |
| 4. | Гайка индикатора | устойчивая к обесцинкиванию латунь |
| 5. | Грязесъемное кольцо | резина NBR |
| 6. | Кольцо О-сечения | резина NBR |
| 7. | Подшипник | полиамид |
| 8. | Крышка | высокопрочный чугун GJS-500-7 |
| 9. | Упорное кольцо | латунь CW602N |
| 10. | Манжета | резина EPDM |
| 11. | Болт крышки | нержавеющая сталь A2, пломбирован термоклеем |
| 12. | Уплотнение крышки | резина EPDM |
| 13. | Гайка клина | латунь CW626N |
| 14. | Клин | высокопрочный чугун, вулканизирован резиной EPDM |
| 15. | Корпус | высокопрочный чугун G |
