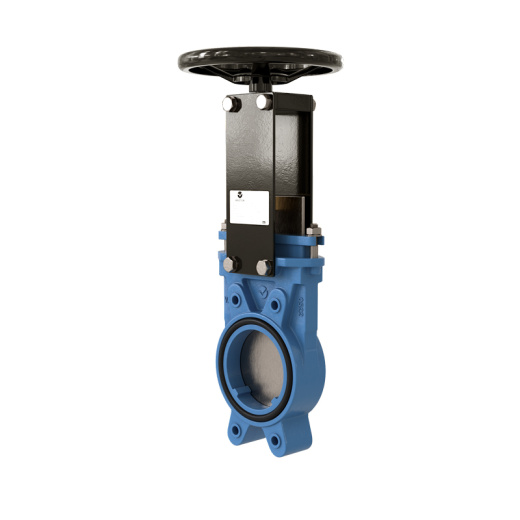

Задвижка шиберная ВЭЛСТОК серии VAB DN 50-1600 мм, чугунная межфланцевая, штурвал с невыдвижным штоком

Задвижка шиберная ВЭЛСТОК серии VAB DN 50-1600 мм, чугунная межфланцевая, штурвал с невыдвижным штоком предназначена для перекрытия потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5% и волокнистых включений до 30%. А также для регулирования потоков воздуха и не абразивных жидкостей безнапорных систем

Технические характеристики:

КОРПУС:	GGG40, CF8M
НОЖ:	AISI304, AISI316
УПЛОТНЕНИЕ:	NBR, EPDM, VITON
DN:	50-1600 мм
Фланцевое присоединение:	PN10 (ГОСТ/DIN)
Рабочее давление, бар:	DN,мм	БАР
	DN50-250	10
	DN300-400	6
	DN450	5
	DN500-600	4
	DN700-1600	2

• тест на прочность корпуса = PN x 1.5
• тест на герметичность = PN x 1.1
• герметичность кл."А"

Описание задвижки шиберной ВЭЛСТОК VAB

• Шиберная ножевая задвижка двунаправленного действия межфланцевая
• Цельный литой корпус из чугуна с опорными направляющими для ножа.
• Высокая пропускная способность при низких перепадах давления.
• Возможность использования различных материалов уплотнений и набивки сальника.

Особенности:

• КОРПУС: имеет уплотняющие клинья c с двух сторон - обеспечивают прижатие ножа к уплотнению.Внутренняя конструкция корпуса препятствует скоплению твердых отложений в области уплотнения. Для исполнения из ВЧШГ эпоксидное антикорр.покрытие не менее 250 мкм.
• НОЖ: полировка с двух сторон - снижает трение, кромка закругленной формы исключает повреждение уплотнения.
• УПЛОТНЕНИЕ: имеет U –образную форму и снабжено металлическим сердечником из нержавеющей стали. Такая конструкция создает исключительно плотную посадку уплотнения (без внутренних полостей) и препятствует
  попаданию грязи в область седла.
• ШТОК: невыдвижной - компактность, AISI 304 (Cr 18-20%) - высокая коррозионная стойкость.
• ШТУРВАЛ: штампованная угл. сталь - лёгкий, прочный.
• ТРАВЕРСА: подшипниковый узел, увеличенный ресурс, минимальный крут. момент.

• СПЕЦИАЛЬНАЯ ГЕОМЕТРИЯ  корпуса позволяет снизить скопление твердых отложений в области уплотнения.
• НА КОРПУСЕ: по умолчанию расположены кольцевые уплотнения для межфланцевого соединения.

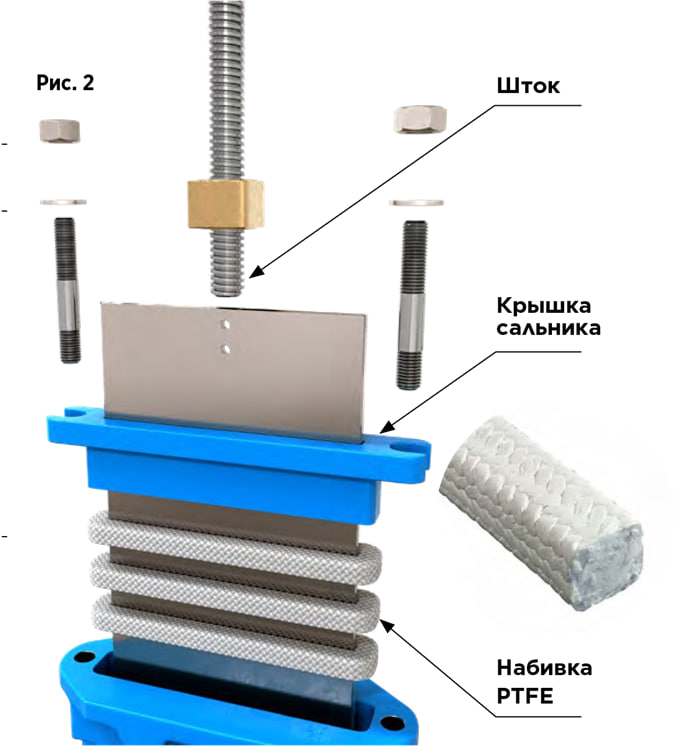

• САЛЬНИК: PTFE.

• PTFE набивка сальника: представляет собой последовательно расположенных три шнура.
• КРЫШКА САЛЬНИКА: обеспечивает равномерное прижатие по всей площади набивки узла.

Основные отрасли применения:

• химическая промышленность;
• пищевая промышленность;
• транспортировка сыпучих материалов;
• сточные воды, очистные сооружения;
• целлюлозно-бумажная промышленность;
• горнодобывающая промышленность;
• водоподготовка, водозаборные сооружения.

Преимущества

• Простая и надежная конструкция.
• Высокая герметичность.
• Длительный срок службы.
• Легкость в обслуживании.
• Широкий выбор материалов исполнения.

Чтобы купить чугунную шиберную ножевую задвижку ВЭЛСТОК VAB-013-01-HW(N)-NBR (штурвал с невыдвижным штоком DN 50-1600 мм) - оставьте заявку на сайте - наш менеджер свяжется с вами для уточнения деталей заказа, рассчитает стоимость и сроки доставки.
