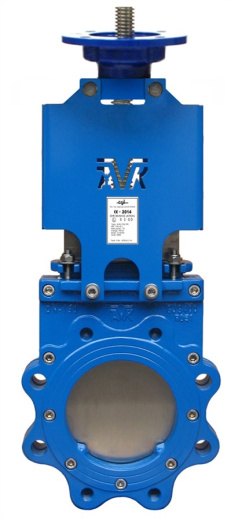

Задвижка шиберная ножевая AVK серия 702/50 PN10 DN50 с ISO-фланцем под электропривод
Цена по запросу
Арт. 702-0050-10-0000446
Характеристики
Серия
—
Серия 702/50
Вид
—
Задвижка
Тип
—
Шиберная
DN
—
50
Материал
—
Высокопрочный чугун
Инженерная система
—
Сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка шиберная ножевая AVK серия 702/50 PN10 DN50 с ISO-фланцем под электропривод
Цена по запросу
Арт. 702-0050-10-0000446
Характеристики
|
Серия
|
Серия 702/50 |
|
Вид
|
Задвижка |
|
Тип
|
Шиберная |
|
DN
|
50 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Сточные воды |
|
Среда
|
Для воды, нейтральных жидкостей и сточных вод |
|
Т рабочей среды, ˚С
|
от 0°C до +80°C. |
|
Присоединение
|
Межфланцевое |
|
Уплотнение
|
NBR |
|
Управление
|
Ручное |
|
Направление
|
Двустороннее |
|
Давление, PN
|
10 |
Шиберная ножевая задвижка с выдвижным штоком и верхним фланцем ISO под электропривод. Для сточных вод с температурой от 0°C до +80°C.
Шиберные ножевые задвижки AVK являются двунаправленными с полным проходом. Качественные уплотнения и материалы высокого класса применяемые в производстве обеспечивают отличные эксплуатационные характеристики и длительный срок службы. Варианты исполнения шиберных задвижек AVK: с рычагом, выдвижным штоком и штурвалом, с невыдвижным штоком и штурвалом, с пневматическим приводом, с фланцем ISO для установки привода, или непосредственно с электроприводом.
| Вариант 702/50-103 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN600 |
| Классификация давления | PN 10 |
Преимущества
- Сменный сальник уплотнения позволяет замену уплотнения без демонтажа задвижки;
- Задвижка - самоочищающаяся благодаря сталкиванию частиц при подъеме ножа. В качестве дополнительной защиты сальника можно заказать скребок;
- Двунаправленная, может устанавливаться независимо от направления потока;
- С полным проходом, без заужений;
- Дно без выемок, что предотвращает нарост отложений;
- Благодаря отсутствию полостей в корпусе, засорение или закупорка задвижки исключается;
- Цельный U-образный уплотнительный профиль из резины NBR со стальным армированием, предохраняющим его от повреждений во время работы расположен между элементами корпуса, что позволяет компенсировать допустимые погрешности в покрытии и отливке;
- Защищенный шток со стойкой подготовлены для монтажа микровыключателей и индуктивных датчиков
- Шток соединен с ножом посредством самоконтрящихся гаек;
- Бортики в днище отлиты вместе с корпусом, предохраняют нож от изгибания под давлением;
- Корпус из высокопрочного чугуна с эпоксидно-полиэфирным покрытием стойким к ультрафиолетовому излучению толщиной 100-150 мкм, RAL 5017, по запросу из кислотоустойчивой нержавеющей стали или дуплексной стали;
- Стойки из углеродистой стали с порошковым покрытием PPA 571 Aqua;
- Нож, шток, болты и гайки из кислотоустойчивой нержавеющей стали;
- Шайбы под болтами защищают покрытие;
- Задвижка с компактными габаритами и небольшим весом;
- Задвижка соответствует требованиям по оборудованию, работающему под давлением (97/23/СЕ);
- Задвижка соответствует требованиям ATEX 94/9/94EС (в области взрывобезопасности оборудования);
- Диаметры >600 доступны под заказ;
- Под заказ доступно исполнение задвижки для более высокого рабочего давления.
Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
L мм |
H3 мм |
HC мм |
HO мм |
W мм |
Испытательное давление, бар |
Рабочее давление, бар |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 702-0050-10-0000446 | 50 | PN10 | 43 | 472 | 300 | 407 | 131 | 15 | 10 | 8,4 |
| 702-0065-10-0000446 | 65 | PN10 | 46 | 516 | 325 | 444 | 143 | 15 | 10 | 9,9 |
| 702-0080-10-0000501 | 80 | PN10 | 46 | 591 | 357 | 499 | 184 | 15 | 10 | 15 |
| 702-0100-10-0000513 | 100 | PN10 | 52 | 683 | 392 | 582 | 202 | 15 | 10 | 18 |
| 702-0125-10-0000503 | 125 | PN10 | 56 | 733 | 428 | 618 | 230 | 15 | 10 | 21 |
| 702-0150-10-0000504 | 150 | PN10 | 56 | 867 | 510 | 732 | 270 | 15 | 10 | 32 |
| 702-0200-10-0000561 | 200 | PN10 | 60 | 1047 | 610 | 882 | 331 | 15 | 10 | 52 |
| 702-0250-10-0000563 | 250 | PN10 | 68 | 1242 | 716 | 1044 | 397 | 15 | 10 | 72 |
| 702-0300-10-0000491 | 300 | PN10 | 78 | 1445 | 834 | 1219 | 452 | 15 | 10 | 99 |
| 702-0350-10-0000563 | 350 | PN10 | 78 | 1621 | 927 | 1362 | 518 | 9 | 6 | 120 |
| 702-0400-10-0000472 | 400 | PN10 | 90 | 1798 | 1035 | 1510 | 576 | 9 | 6 | 162 |
| 702-0450-10-0000459 | 450 | PN10 | 90 | 1987 | 1109 | 1674 | 560 | 7 | 5 | 268 |
| 702-0500-10-0000440 | 500 | PN10 | 95 | 2175 | 1211 | 1826 | 698 | 7 | 5 | 279 |
| 702-0600-10-0000440 | 600 | PN10 | 105 | 2523 | 1400 | 2115 | 817 | 6 | 4 | 395 |
Комплектующие
| 1. | Стойка | углеродистая сталь |
| 2. | Шток | нержавеющая сталь AISI 316 |
| 3. | Болт | нержавеющая сталь А4 |
| 4. | Сальник | высокопрочный чугун GJS-400-15 (GGG-40) |
| 5. | Болт | нержавеющая сталь А4 |
| 6. | Сальниковая набивка | резина NBR и фторопласт (PTFE) |
| 7. | Корпус | высокопрочный чугун GJS-400-15 (GGG-40) |
| 8. | Нож | нержавеющая сталь AISI 316 |
| 9. | U-образное уплотнение | сталь / NBR |
| 10. | Болт | нержавеющая сталь А4 |
| 11. | Подшипник | углеродистая сталь |
| 12. | Фланец ISO | углеродистая сталь |
| 13. | Болт и гайка | нержавеющая сталь А4 |
Стандарты
- Межфланцевое расстояние по DIN/EN 558-1, серия 20 (К1) до и вкл. DN 350
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
