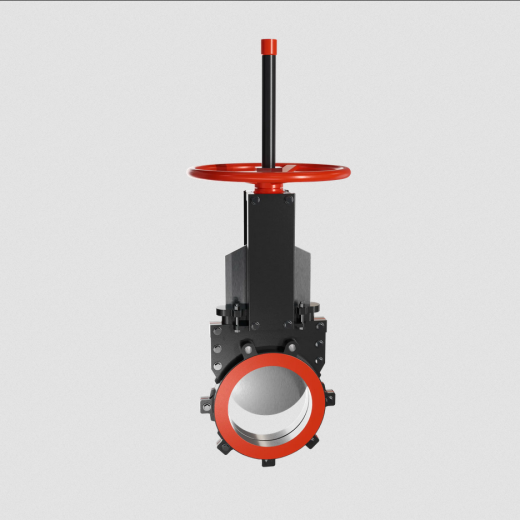

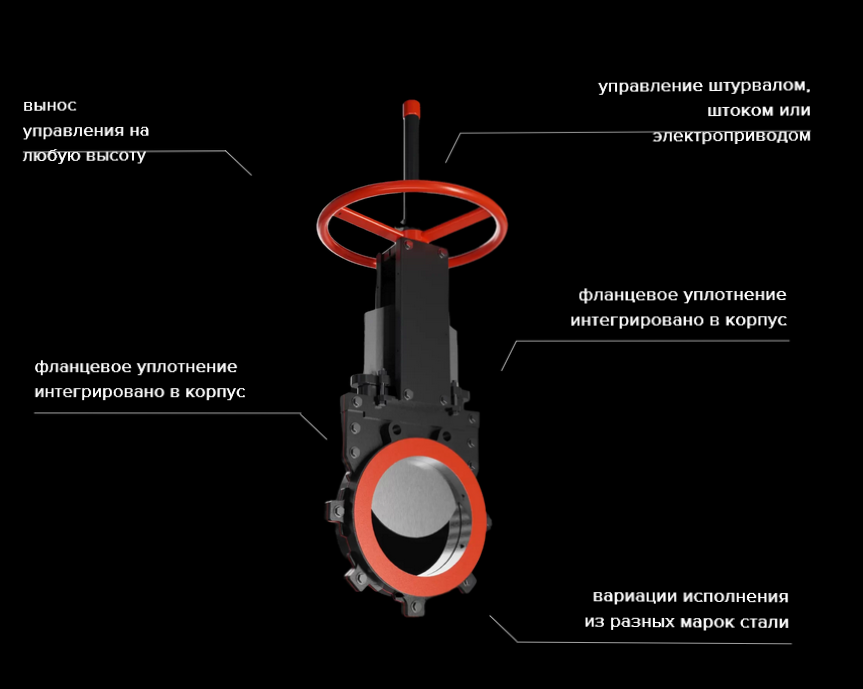

Ножевая задвижка двунаправленная с полностью резиновой облицовкой

Шиберная задвижка применяется для перекрытия загрязненных, густых потоков жидкостей, пульпы, шлама и в других случаях, когда не подходят обычные клиновые задвижки. Её большая эффективность объясняется наличием ножа, который рассекает и герметично перекрывает поток, в отличие от клина задвижки, который за счет своей геометрической формы и размеров может перекрывать только чистые жидкости.

Имеют разборную конструкцию, и по согласованию могут оснащаться трубками для промывки и отвода жидкости из зоны закрытия ножа, что особенно полезно при работе со средой склонной к быстрому затвердению или цементации.

Сточная вода подается на фильтрующий экран решетки, который состоит из ламелей и служит для удержания крупных загрязнений. По достижении определенного уровня воды в канале из-за накопившихся загрязнений), по датчику уровня срабатывает привод решетки, который опускает корзину для очистки экрана.

Футеровка внутренней проточной части и ножа износостойкой резиной, резино-полиуретановой композицией, полиуретаном, фторопластом, металлокерамическое покрытие, гумирование, гальванопокрытие.

Технические характеристики

Условный проход	DN50-DN200 (16 бар) DN250-DN400 (10 бар)
Вакуум	0,2 бар по абс. шкале
Основные размеры	в соответствии с ГОСТ, ASME, DIN, API
Температурный диапазон	-80°С – + 1200°С
Номинальное рабочее давление	макс. до 16 бар (в зависимости от диаметра диска)
Управление	рычаг, штурвал, редуктор, пневмо-, электропривод, цепной привод
Тип присоединения	DIN2501 PN6/10/16 ANSI B 16.5 класс 150, Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80
Материалы корпуса и диска	углеродистая сталь WCB, LCB, LCC, нерж.сталь AISI304, AISI316, AISI321, и др.

Отрасли применения

Опираясь на 10 летний опыт работы в сфере производства промышленного оборудования, мы знаем об особенностях работы с предприятиями из различных отраслей:

системы водоснабжения и водоподготовки

Химическая промышленность

Промышленное и гражданское строительство

Пищевая промышленность

пневмотранспорт

Кораблестроение

Добыча нефти и газа

Энергетика
