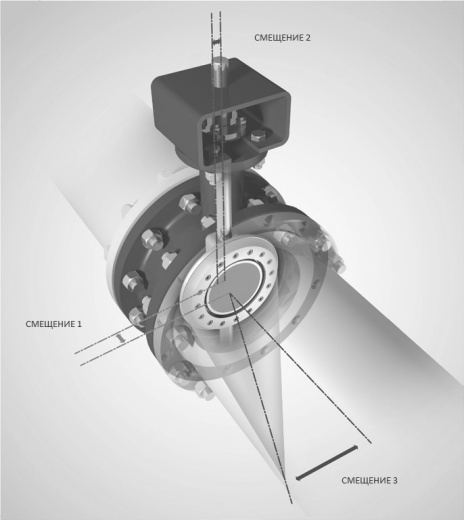

Затвор дисковый поворотный с тройным эксцентриситетом ОПТИМА
Цена по запросу
Характеристики
Вид
—
Затвор дисковый
Тип
—
Трехэксцентриковый
DN
—
50 - 2400
Материал
—
Чугун, углеродистая сталь, низкоуглеродистая сталь, нержавеющая сталь
Среда
—
Газообразные и жидкие рабочие среды
Присоединение
—
Фланцевое (по ГОСТ 33259-2015; ASME B16.5), под приварку, межфланцевое
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Затвор дисковый поворотный с тройным эксцентриситетом ОПТИМА
Цена по запросу
Характеристики
|
Вид
|
Затвор дисковый |
|
Тип
|
Трехэксцентриковый |
|
DN
|
50 - 2400 |
|
Материал
|
Чугун, углеродистая сталь, низкоуглеродистая сталь, нержавеющая сталь |
|
Среда
|
Газообразные и жидкие рабочие среды |
|
Присоединение
|
Фланцевое (по ГОСТ 33259-2015; ASME B16.5), под приварку, межфланцевое |
|
Управление
|
Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод, пневмогидропривод |
|
Давление, PN
|
10 - 63 бар, ANSI Class 150; 300; 600 |
Затворы дисковые поворотные с тройным эксцентриситетом.
Изготавливаются по ТУ 28.14.13-001-05355802-2022. По сравнению с традиционными исполнениями, обеспечивает меньший крутящий момент при управлении затвором и повышает ресурс арматуры.
Затворы дисковые с тройным эксцентриситетом служат в качестве запорно-регулирующей трубопроводной арматуры на технологических трубопроводах с газообразными и жидкими рабочими средами.
Основными преимуществами применения затворов дисковых поворотных являются:
- Минимальная строительная длина и габариты клапана;
- Минимальный вес клапана;
- Надежность и износостойкость уплотнительного узла, так как отсутствует трение между запорным органом и уплотнением на этапе вращения диска;
- Минимальное время перекрытия;
- Долговечность и надежность конструкции;
- Ремонтопригодность.
| Номинальный диаметр DN, (мм.) | - 50 - 2400. | |
| Номинальное давление PN, (кгс/см2.) | - 10; 16; 25; 40; 63. По желанию Заказчика возможно изготовление по ANSI Class 150; 300; 600. | |
|
- Класс «А»,«В»,«С» по согласованию. |
|
| Строительная длина | - ГОСТ 28908, API, DIN. | |
| Тип управления | - Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод, пневмогидропривод. | |
| Тип присоединения к трубопроводу | - Фланцевое (по ГОСТ 33259-2015; ASME B16.5), под приварку, межфланцевое. | |
| Материал уплотнения седла |
- «Металл-металл» - ламинированное «нерж.металл+графит», "металл-металл". |
|
| Материал корпуса | - Чугун, углеродистая сталь, низколегированная сталь, нержавеющая сталь. |
