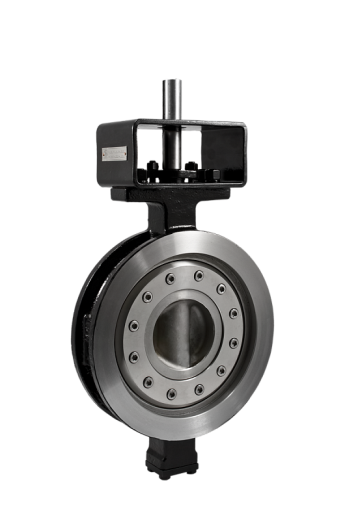

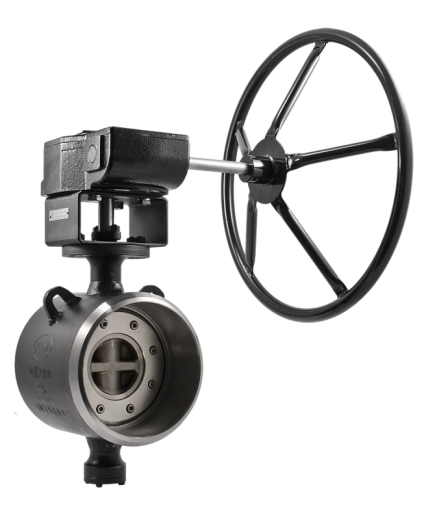

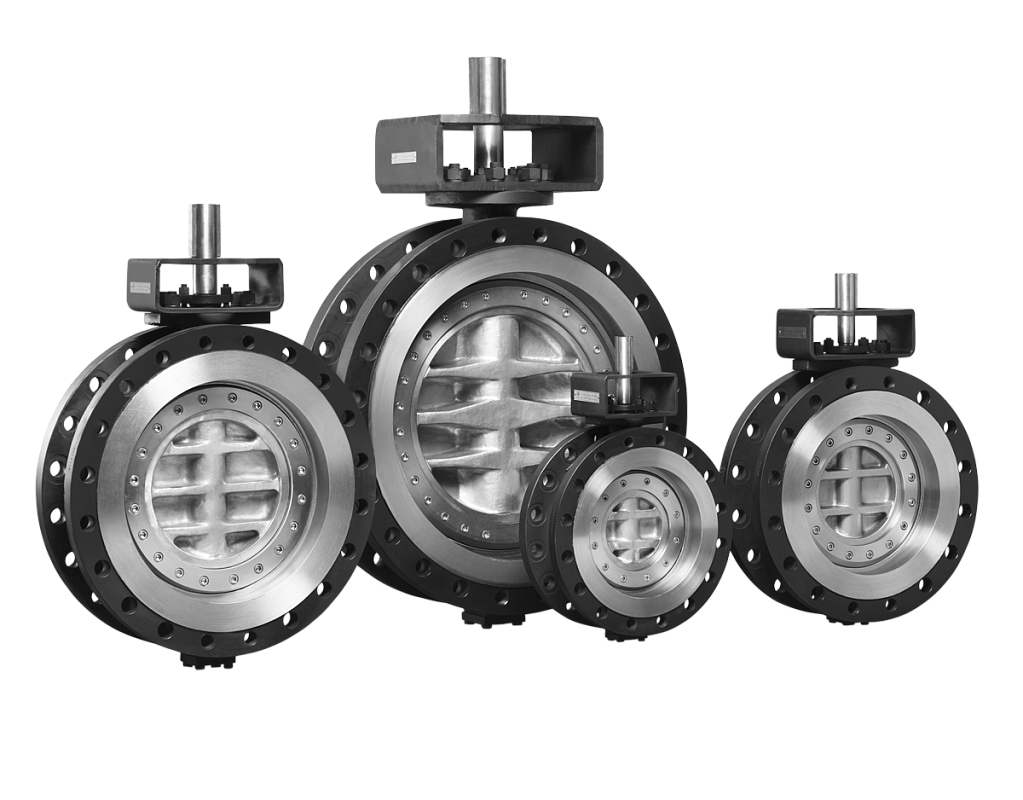

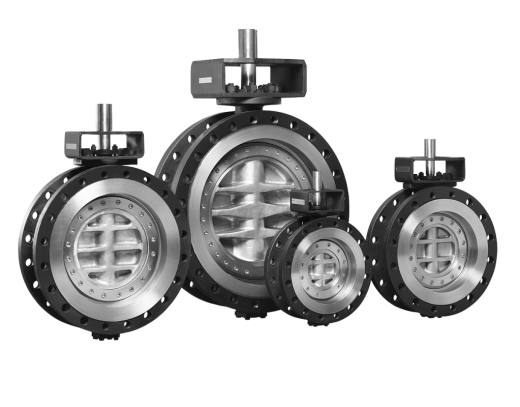

Затвор дисковый трехэксцентриковый Стейнвал серии ТМ 3

Затворы поворотные дисковые 3-х эксцентриковые «Стейнвал» подходят для применения в условиях высоких температур и давлений, а также коррозионных сред. В то же время они обладают всеми преимуществами обычных дисковых затворов, такими как: малые габариты и масса, простота монтажа, автоматизации и др. Они применяются в теплоснабжении, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлозно-бумажной и других отраслях промышленности.

Преимущества

• Уплотнение металл-по-металлу.
• Отсутствие протечек.
• Герметичное перекрытие в обоих направлениях.
• Корпус. Типы: фланцевый, под приварку, межфланцевый.
• Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.
• Шток — цельная конструкция, присоединенная к диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.
• Уплотнение — универсальное исполнение нержавеющая сталь/графойл. Удерживается фиксатором, закрепленным на диске.
• Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.
• Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.

Особенности конструкции

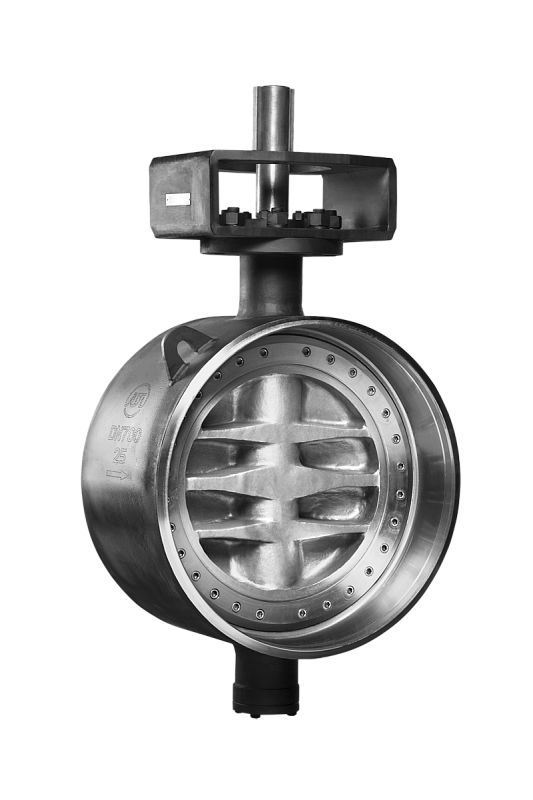

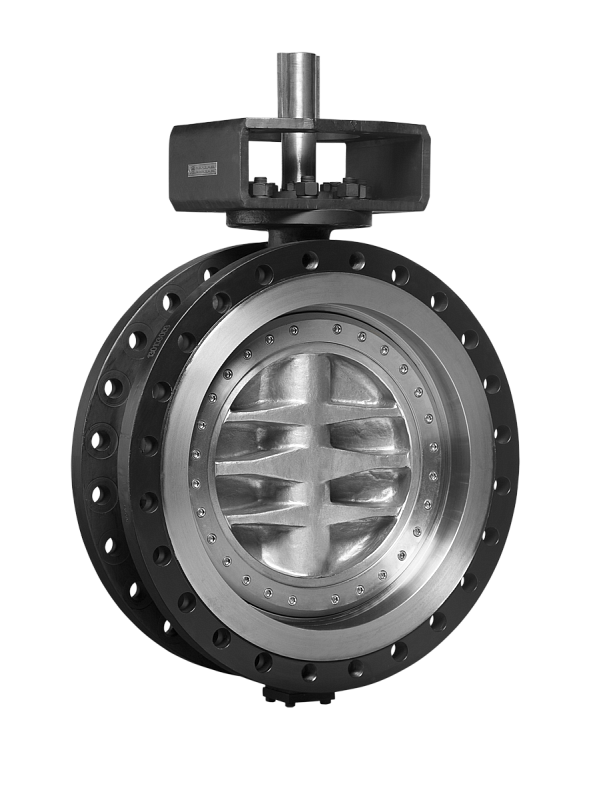

• Корпус. Типы: фланцевый, под сварку, межфланцевый.
• Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.
• Шток— цельная конструкция, присоединенная к диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.
• Под уплотнительным кольцом штока находится спиральнонавитая прокладка, предотвращающая любые протечки по штоку затвора.
• Уплотнение — универсальное исполнение нержавеющая сталь / графит.
• Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.
• Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.

Запорный механизм

Для обеспечения герметичного перекрытия затвора в обоих на правлениях потока используется инновационная конструкция запорного механизма, обусловленная уникальной геометрией.

Ключевое отличие от обычных дисковых затворов заключается в применении тройного эксцентриситета: два эксцентрика связаны со смещением штока по двум осям относительно симметричного положения и еще один эксцентрик связан с особым седлом конического профиля.

Формой седла является усеченный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки, причем трение диска об седло в этой зоне минимально. Уплотнительный пакет в диске надёжно закреплён, но его ламе ли имеют возможность некоторого радиального перемещения, что придаёт важное свойство уплотнению затвора — гибкость.

Кроме того, крутящий момент перекрытия, приложенный к штоку, передаётся на уплотнение, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный использованию подпружиненного или мягкого седла, что обеспечивает нулевые протечки в обоих направлениях потока и даёт возможность корпусу и диску расширяться без риска заклинивания. Затвор получает функцию взаимной подстройки диска и корпуса, которая нивелирует деформации конструкции, получаемые вследствие воздействия давления и температуры рабочего процесса. Затвор имеет герметичность класса «А» в обоих направлениях потока!

Стандарты

Тест и контроль в соответствии с ГОСТ 9544–2015.
Фланцы в соответствии с ГОСТ 12815–12821, ГОСТ 33259-2015.
Концы под сварку в соответствии с ГОСТ 16037–80
