Особенности поверхностных щитовых затворов PMR-P

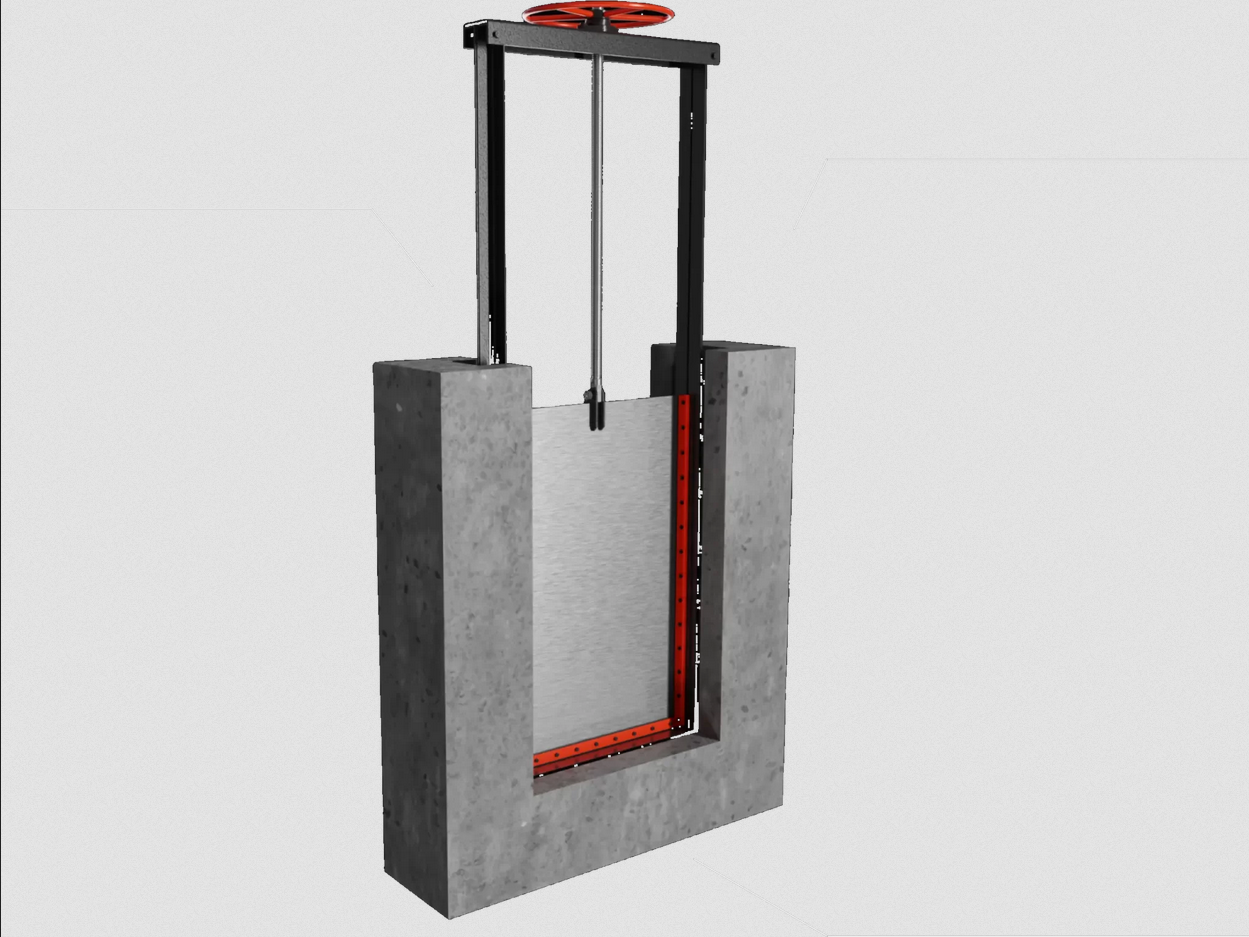

Поверхностные щитовые затворы – располагаются на пороге сооружения, верхняя кромка таких затворов находится выше уровня воды. Применяются в качестве запорного и регулирующего устройства, а также для частичного пропуска потока и обеспечения постоянного уровня потока в накопительных системах и для пропуска паводковых вод.
Основное отличие поверхностного затвора от глубинного это отсутствие верхнего горизонтального уплотнения, а также отсутствие верхней забральной балки. Уплотнение такого вида затворов обеспечивается по трем сторонам – порогу и вертикальным направляющим.
Используются в каналах насосных канализационных станциях, очистных сооружениях, водопроводных станциях, водоприемниках гидросооружений, водосливных плотинах.
Предусмотрено губчатое уплотнение, обеспечивающее гидроизоляцию между рамой затвора и бетонной стеной (для моделей анкерного крепления к торцу канала/стене), изготовленное из материалов устойчивых к сточным водам.
Способы монтажа
- Обетонирование в пазах
- Штрабный и безштрабный способ;
- Крепление анкерами к стене;
- Фланцевое;
- Любое другое (по согласованию с Заказчиком).
Технические характеристики
|
Ширина канала
|
300 – 2200 мм
|
|
Высота щита
|
300 – 3000 мм
|
|
Уплотнение
|
4000×4000
|
|
Тип привода
|
ручной, электропривод ручной редуктор
|
|
ДУ
|
200х200.4000х4000
|
|
Макс. допустимая рабочая температура для нейтральной жидкости
|
50 °С
|
