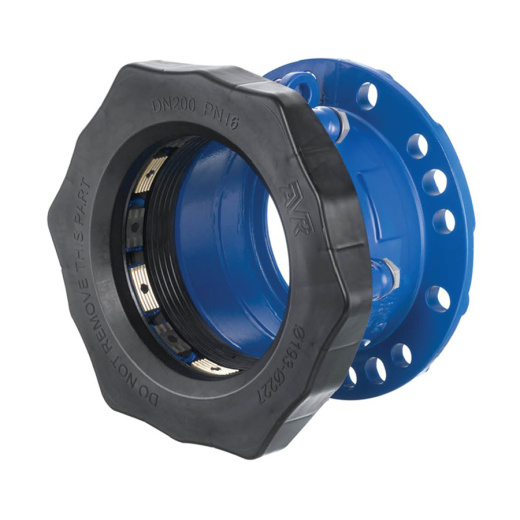

Фланцевый адаптер AVK SUPA MAXI PN16 для всех видов труб, болты из нержавеющей стали А2, EPDM, DN100/125
Цена по запросу
Арт. 633-161-00-006
Характеристики
Серия
—
633/00
Вид
—
Адаптер фланцевый
Тип
—
Универсальный
DN
—
100/125
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, Противопожарная защита
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Фланцевый адаптер AVK SUPA MAXI PN16 для всех видов труб, болты из нержавеющей стали А2, EPDM, DN100/125
Цена по запросу
Арт. 633-161-00-006
Характеристики
|
Серия
|
633/00 |
|
Вид
|
Адаптер фланцевый |
|
Тип
|
Универсальный |
|
DN
|
100/125 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, Противопожарная защита |
|
Среда
|
Для воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
-20°C до +70°C |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM |
|
Давление, PN
|
16 |
Универсальный фланцевый адаптер AVK SUPA MAXI PN16, фиксирующего типа для всех видов труб, болты из нержавеющей стали А2, предназначен для питьевой воды и нейтральных жидкостей, диапазон температур от -20°C до +70°C.
Линейка соединителей Supa Maxi™ устанавливает новые стандарты качества. Cистема SupaGrip™ с подвижным захватом обеспечивает надежную опору уплотнения и обеспечивает прочность конструкции при растяжении для всех типов труб до давления PN16. Соединители Supa Maxi™ легко устанавливаются, допуская угловое отклонение труб ±4°, оборудованы подъемной проушиной, и болтами, которые затягиваются со стороны корпуса и не нуждаются в повторной затяжке.
| Вариант 633/00-001 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Классификация давления | PN 16 |
Преимущества
- Запатентованная система SupaGrip™ с подвижным захватом обеспечивает полную опору уплотнения даже при минимальном размере труб;
- Полная фиксация труб при использовании соединителей Supa Maxi™ достигается за счет использования двух различных материалов сегментов захвата: латуни для ПЭ, ПВХ и труб из стеклопластика, и закаленной нержавеющей стали для чугунных, стальных, асбестоцементных, а также труб из нержавеющей стали. Для ПЭ труб рекомендуется использовать опорную втулку;
- Допустимое осевое отклонение составляет ±4°;
- Большие диапазоны допусков;
- Корпус из высокопрочного чугуна, прижимная скоба из литой стали с эпоксидным покрытием по DIN 3476-1 и EN 14901;
- Прокладка из резины EPDM, сертифицированной для контакта с питьевой водой;
- Болты из А2 и гайки из А4 имеют антифрикционное покрытие для облегчения затяжки и для исключения заедания резьбы;
- Защитные крышки обеспечивают полную защиту при транспортировке и монтаже;
- Большие допуски на глубину вставки позволяют использовать трубы обрезанные не ровно;
- Болты затягиваются со стороны корпуса, что облегчает доступ к ним при ограниченном пространстве;
- Болты не требуют повторной затяжки в процессе эксплуатации;
- Может использоваться при подземной установке;
- На диаметрах DN 100-700 есть подъемная проушина;

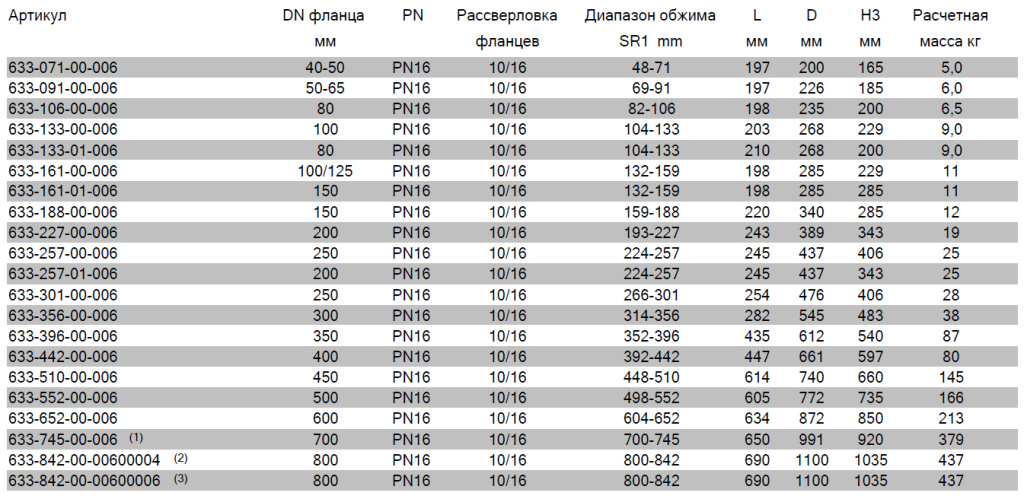

Размеры
(2) Для металлических/асбестоцементных труб // PN16 без фиксации // До PN10 с фиксацией
(3) Для пластиковых труб // PN16 без фиксации // До PN10 с фиксацией
*AVK International A/S оставляет за собой право вносить изменения в конструкцию и материалы, не ухудшающие эксплуатационные характеристики

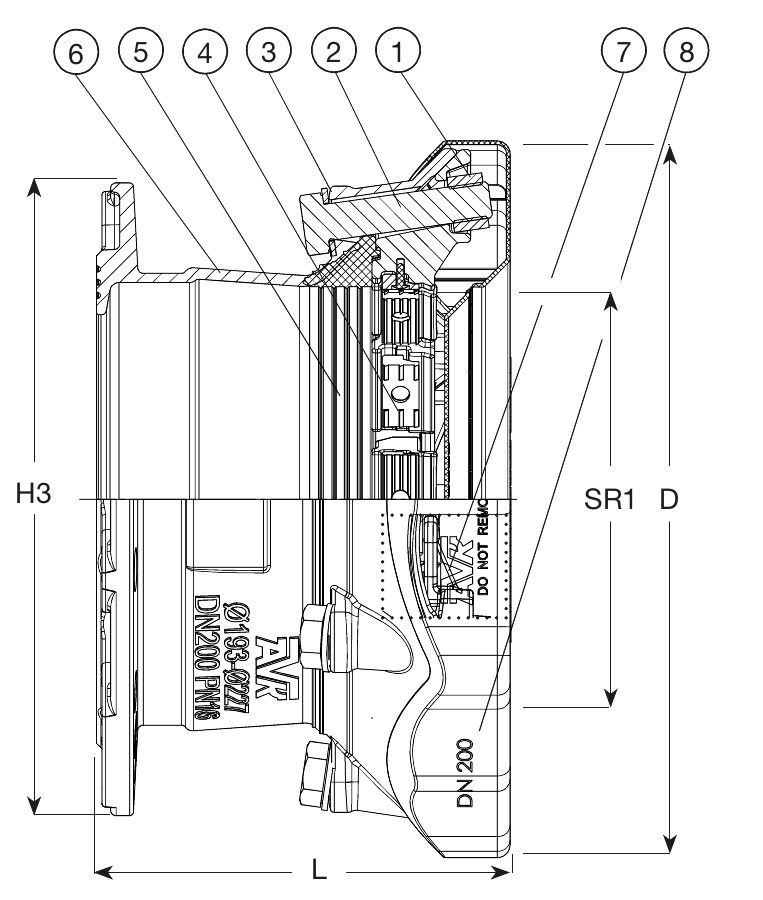

Комплектующие
| 1. | Гайка | нержавеющая сталь А4 |
| 2. | Болт, шайба |
нержавеющая сталь А2 |
| 3. | Прокладка | резина EPDM |
| 4. |
Фиксирующий сегмент |
нержавеющая сталь / латунь |
| 5. |
Втулка |
высокопрочный чугун |
| 6. | Прижимная скоба | литая сталь |
| 7. | Защитная крышка | полиэтилен |
Разрешения
- Сертифиат KIWA рег.№ K 66561
- Belgaqua approved
- Сертификат SVGW рег.№ 1205-6041
Стандарты
- Конструкция по EN 14525
- Универсальная рассверловка фланцев по стандарту EN1092 (ISO 7005-2) для PN10/PN16
Чтобы купить фланцевый адаптер AVK SUPA MAXI PN16 для всех видов труб, болты из нержавеющей стали А2, EPDM, DN40-800- оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
