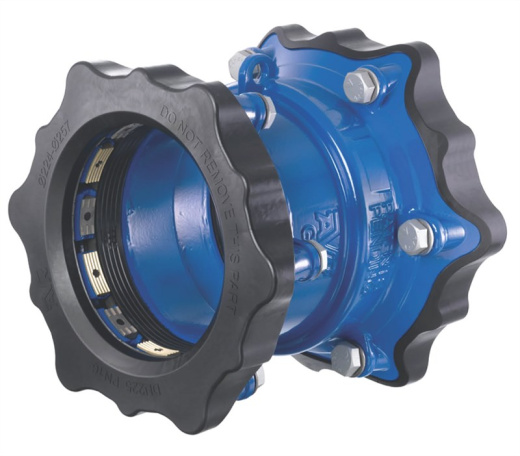

Муфта переходная AVK SUPA MAXI PN16, DN200 - 250 фиксирующего типа, болты из нержавеющей стали А2, EPDM, серия 632
Цена по запросу
Арт. 632-227-301-006
Характеристики
Серия
—
632/00
Вид
—
Муфта
Тип
—
Переходная
DN
—
200-250
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение, Сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Муфта переходная AVK SUPA MAXI PN16, DN200 - 250 фиксирующего типа, болты из нержавеющей стали А2, EPDM, серия 632
Цена по запросу
Арт. 632-227-301-006
Характеристики
|
Серия
|
632/00 |
|
Вид
|
Муфта |
|
Тип
|
Переходная |
|
DN
|
200-250 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение, Сточные воды |
|
Среда
|
Для воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
от -20°C до +70°C |
|
Присоединение
|
Соединитель Supa Maxi |
|
Давление, PN
|
16 |
Универсальная обжимная, переходная муфта Supa Maxi™, болты из нерж. cтали A2, гайки из нерж. cтали A4. Для воды и нейтральных жидкостей, диапазон температур от -20°C до +70°С
Линейка соединителей Supa Maxi™ устанавливает новые стандарты качества. Cистема SupaGrip™ с подвижным захватом обеспечивает надежную опору уплотнения и обеспечивает прочность конструкции при растяжении для всех типов труб до давления PN16. Соединители Supa Maxi™ легко устанавливаются, допуская угловое отклонение труб ±4°, оборудованы подъемной проушиной, и болтами, которые затягиваются со стороны корпуса и не нуждаются в повторной затяжке.
| Вариант 632/00-001 | |
|---|---|
| Соединение |
Соединитель Supa Maxi |
| Материал | Высокопрочный чугун |
| Классификация давления | PN 16 |
Преимущества
- Запатентованная система SupaGrip™ с подвижным захватом обеспечивает полную опору уплотнения даже при минимальном размере труб;
- Полная фиксация труб при использовании соединиелей Supa Maxi™ достигается за счет использования двух различных материалов сегментов захвата: латуни для ПЭ и ПВХ труб и закаленной нержавеющей стали для других типов труб. Для ПЭ труб рекомендуется использовать опорную втулку;
- Металлические сегменты захвата монтируются с помощью штифтов для достижения максимальной прочности;
- Допустимое осевое отклонение на каждой стороне трубы составляет ±4°, даже при давлении 1,5 x PN 16;
- Большие диапазоны допусков;
- Для труб из ПЭ, ПВХ, стали и чугуна рабочее давление составляет 16бар. Для труб из нержавеющей стали, АЦ, ПВХ с двуосной ориентацией и стеклопластика рабочее давление составляет 10бар;
- Корпус из ковкого чугуна, прижимная скоба из литой стали с эпоксидным покрытием по DIN 3476-1 и EN 14901;
- Прокладка из резины EPDM, разрешенной для контакта с питьевой водой;
- Болты из А2 и гайки из А4 имеют антифрикционное покрытие для облегчения затяжки и для исключения заедания резьбы;
- Защитные крышки обеспечивают полную защиту при транспортировке и монтаже;
- При затягивании труба не сдвигается вперед;
- Болты затягиваются со стороны корпуса, что облегчает доступ к ним при ограниченном пространстве;
- Болты не нуждаются в повторном затягивании;
- Может использоваться при подземной установке;
- На диаметрах DN 100-300 есть подъемная проушина;
- Расчетное давление для DN50-300 PN16 составляет (1.5 x 16 = 24 bar). DN50-300 PN16 сертифицированы KIWA в соответствии с EN 14525.

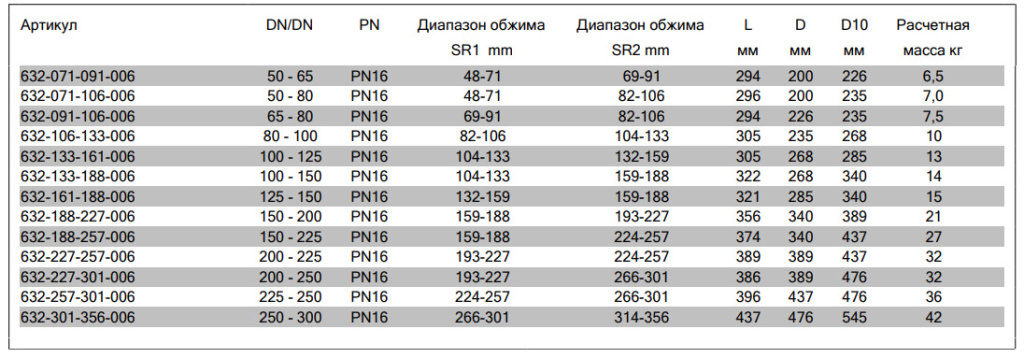

Размеры

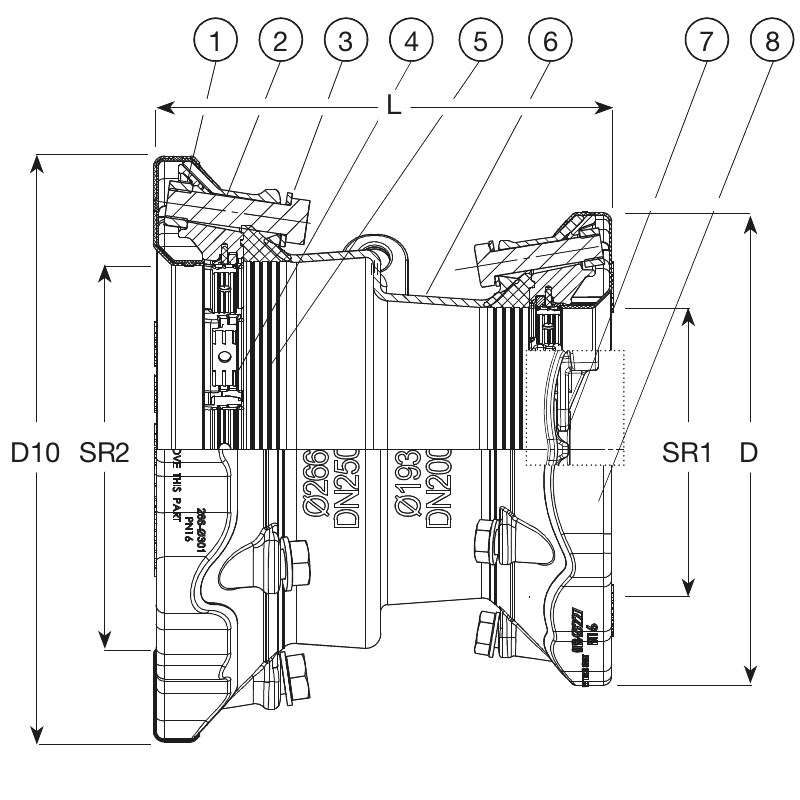

Комплектующие
| 1. | Гайка |
нержавеющая сталь А4 |
| 2. | Болт |
нержавеющая сталь А2 |
| 3. |
Шайба |
нержавеющая сталь А2 |
| 4. |
Фиксирующий сегмент |
нержавеющая сталь / латунь |
| 5. |
Прокладка |
резина EPDM |
| 6. | Втулка | высокопрочный чугун |
| 7. | Прижимная скоба | литая сталь |
| 8. | Защитная крышка | полиэтилен |
Разрешения
- Сертифиат KIWA рег.№ K 66561
- Belgaqua approved
- Сертификат SVGW рег.№ 1205-6041
Стандарты
- Конструкция по EN 14525
Чтобы купить муфту переходную AVK SUPA MAXI PN16, DN50-300 фиксирующего типа, болты из нержавеющей стали А2, EPDM, серия 632 - оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
