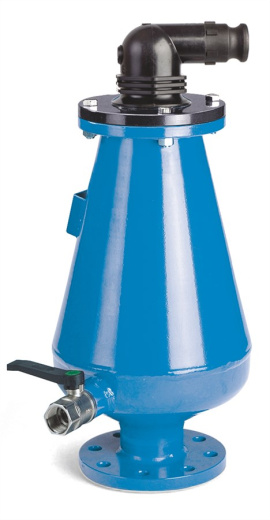

Клапан воздушный комбинированный AVK серия 701/70 PN16 DN50 стальной
Цена по запросу
Арт. 701-050-70-11003
Характеристики
Серия
—
701/70
Вид
—
Клапан воздушный
Тип
—
Комбинированный
DN
—
50
Материал
—
Сталь
Инженерная система
—
Сточные воды
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Клапан воздушный комбинированный AVK серия 701/70 PN16 DN50 стальной
Цена по запросу
Арт. 701-050-70-11003
Характеристики
|
Серия
|
701/70 |
|
Вид
|
Клапан воздушный |
|
Тип
|
Комбинированный |
|
DN
|
50 |
|
Материал
|
Сталь |
|
Инженерная система
|
Сточные воды |
|
Среда
|
Сточные воды |
|
Т рабочей среды, ˚С
|
до макс. 60°C (кратковременно до +90°C) |
|
Присоединение
|
Фланцевое |
|
Уплотнение
|
EPDM/полиамид/нерж. сталь |
|
Давление, PN
|
16 |
Комбинированный воздушный клапан. Для сточных вод, до макс. 60°C (кратковременно до +90°C)
Комбинированные воздушные клапаны AVK предназначены для выпуска большого объема воздуха при заполнении системы водой и впуска воздуха в период опорожнения системы, а также для автоматического выпуска воздуха из жидкости. Особенностями инновационного дизайна являются большая воздушная прослойка между жидкостью и системой уплотнения, а также поплавковая пружина, компенсирующая низкие колебания давления и сохраняющая воздушную прослойку, что обеспечивает надежную работу клапана даже с агрессивной жидкой средой и при наличии в жидкости твердых примесей.
| Вариант 701/70-010 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Сталь |
| Диапазон диаметров | DN50 - DN200 |
| Классификация давления | PN 16 |
Преимущества
- Площадь сечения выпускных отверстий: автоматического - 12 мм², кинетического - 804 мм²;
- Большая воздушная прослойка между жидкостью и уплотнительной системой обеспечивает надежную работу клапана даже с агрессивными жидкостями и при наличии в жидкости твердых примесей;
- Небольшое отверстие в автоматической части клапана выпускает небольшие объемы воздуха из системы, находящейся под давлением;
- Пружина стрелы верхнего и нижнего поплавков предотвращает излишнее срабатывание автоматического клапана благодаря ее компенсации низких колебаний давления;
- Устройство нижнего поплавка из поликарбоната / кислотостойкой нержавеющей стали обеспечивает высокую коррозионную стойкость;
- Конический корпус с воронкообразной нижней частью клапана рассчитан на максимальный объем воздуха в пределах минимальной длины клапана и предотвращает засорение вследствие скопления твердых примесей;
- Стальной корпус с эпоксидным покрытием имеет малый вес;
- Дренаж или промывка чистой водой из внешнего источника возможна через дренажное колено;
- Выпускную трубку можно подсоединить к быстроразъемному соединению верхнего отверстия клапана;
- С соединительным фланцем или резьбой 2” BSP;
- Диапазон рабочего давления: 0,2 – 16 бар
Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
Соединение |
L мм |
H3 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|
| 701-050-70-11003 | 50 | PN10/16 | 50mm | 550 | 605 | 17 |
| 701-051-70-91003 | 50 | NONE | 2" BSP | 550 | 644 | 16 |
| 701-080-70-11003 | 80 | PN10/16 | 80mm | 550 | 605 | 18 |
| 701-100-70-11003 | 100 | PN10/16 | 100mm | 550 | 605 | 19 |
| 701-150-70-11003 | 150 | PN10/16 | 150mm | 550 | 610 | 21 |
| 701-200-70-01001 | 200 | PN10 | 200mm | 422 | 610 | 24 |
| 701-200-70-11003 | 200 | PN16 | 200mm | 550 | 610 | 24 |
Комплектующие
| 1. | Выпускное колено | полипропилен |
| 2. | Развертывающееся уплотнение | EPDM/полиамид/нерж. сталь |
| 3. | Поплавок | полипропилен |
| 4. | Удерживающая шпонка | армированный полиамид |
| 5. | Корпус | армированный полиамид |
| 6. | Крышка | армированный полиамид |
| 7. | Кольцо О-сечения | резина NBR |
| 8. | Кольцо О-сечения | резина NBR |
| 9. | Корончатая гайка | нержавеющая сталь |
| 10. | Основание | армированный полиамид |
| 11. | Стопор | полипропилен |
| 12. | Пружина | нержавеющая сталь AISI 316 |
| 13. | Шайба | нержавеющая сталь AISI 316 |
| 14. | Болт и гайка | нержавеющая сталь AISI 316 |
| 15. | Шток | нержавеющая сталь AISI 316 |
| 16. | Нижний поплавок | поликарбонат / нержавеющая сталь |
| 17. | Сливной клапан, 1" BSP | нержавеющая сталь |
| 18. | Корпус | сталь |
Разрешения
- Гидравлическое испытание согласно EN 1074-1 и 4 / EN 12266.
- Разрешение к применению для сточных вод
Стандарты
- Размеры фланцев и отверстий по EN1092-2 (ISO 7005-2), PN 16
