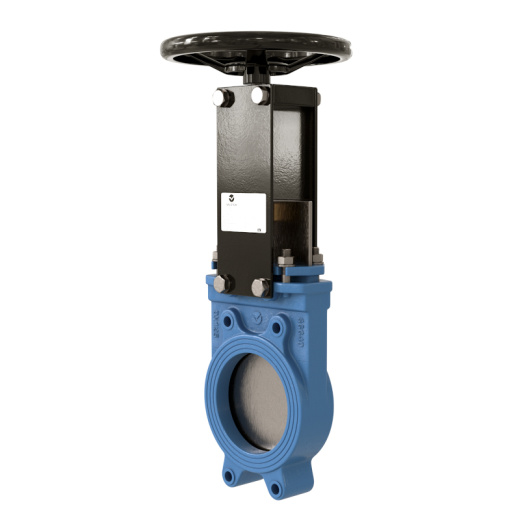

Задвижка шиберная ВЭЛСТОК серии VA DN 50-2000 мм, чугунная межфланцевая, штурвал с невыдвижным штоком

Задвижка шиберная ВЭЛСТОК VA-013-01-HW(N)-NBR чугунная межфланцевая штурвал с невыдвижным штоком DN 50-2000 мм предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5% и волокнистых включений до 30%. Либо для подачи самотеком сухих твердых веществ, в этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в противоположном направлении реального направления потока, т. е. в перевернутом виде.

Технические характеристики:

КОРПУС:	GGG40, WCB, CF8M
НОЖ:	AISI304, AISI316
УПЛОТНЕНИЕ:	NBR, EPDM, VITON, PTFE, Metal
DN:	50-2000 мм
Фланцевое присоединение:	PN10 (ГОСТ/DIN)
Рабочее давление, бар:	DN,мм	БАР
	DN50-250	10
	DN300-400	6
	DN450	5
	DN500-600	4
	DN700-2000	2

• тест на прочность корпуса = PN x 1.5
• тест на герметичность = PN x 1.1
• герметичность кл."А" с мягким (эластичным) уплотнением (кл."D" - metal)

Описание задвижки шиберной ВЭЛСТОК VA

• Шиберная ножевая задвижка однонаправленного действия межфланцевая.
• Цельный литой корпус из чугуна, углеродистой или нержавеющей стали с направляющими для ножа.
• Высокая пропускная способность при низких перепадах давления.
• Возможность использования различных материалов уплотнений и набивки сальника.

Особенности:

• КОРПУС: имеет уплотняющие клинья - обеспечивают прижатие ножа к уплотнению. Для исполнения из ВЧШГ эпоксидное антикорр. покрытие не менее 250 мкм.
• НОЖ: полировка с двух сторон - снижает трение, кромка закругленной формы исключает повреждение уплотнения.
• УПЛОТНЕНИЕ: фиксация в спец. пазе корпуса, прижатие уплотнительным кольцом из нерж. стали.
• ШТОК: невыдвижной - компактность, AISI 304 (Cr 18-20%) - высокая коррозионная стойкость.
• ШТУРВАЛ: штампованная угл. сталь - лёгкий, прочный.
• ТРАВЕРСА: подшипниковый узел, увеличенный ресурс, минимальный крут. момент.

• СПЕЦИАЛЬНАЯ ГЕОМЕТРИЯ корпуса позволяет снизить скопление твердых отложений в области уплотнения.
• ПРИЖИМНОЕ КОЛЬЦО из AISI 316 - доп. защита уплотнения от износа и надежная фиксация седлового уплотнения
• КОНУСНЫЙ ДЕФЛЕКТОР: направление потока абразивной среды от центра ножа, снижает износ корпуса и уплотнения.

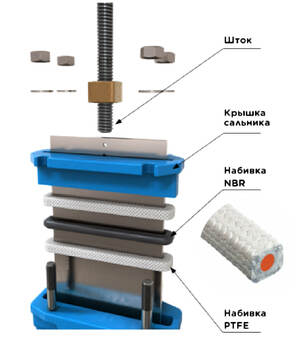

• САЛЬНИК: комбинированный PTFE / эластомер.

• PTFE шнур: имеет эластичную сердцевину из нейлона, которая добавляет гибкость.

• Эластомер: в набивке базового NBR, в зависимости от требований может меняться на EPDM или Viton

• КРЫШКА САЛЬНИКА: обеспечивает равномерное прижатие по всей площади набивки узла.

Основные отрасли применения:

• химическая промышленность;
• пищевая промышленность;
• транспортировка сыпучих материалов;
• сточные воды, очистные сооружения;
• целлюлозно-бумажная промышленность;
• горнодобывающая промышленность;
• водоподготовка, водозаборные сооружения.

Преимущества

• Простая и надежная конструкция.
• Высокая герметичность.
• Длительный срок службы.
• Легкость в обслуживании.
• Широкий выбор материалов исполнения.

Чтобы купить чугунную шиберную задвижку ВЭЛСТОК VA-013-01-HW(N)-NBR (штурвал с невыдвижным штоком DN 50-2000 мм) - оставьте заявку на сайте - нас менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость и сроки доставки.
