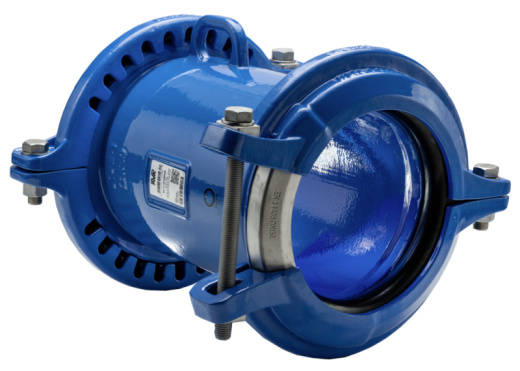

Муфта AVK SUPA ONE PN16, DN125, универсальная, болты из нерж. стали А2, EPDM, серия 651
Цена по запросу
Арт. 651-145-01-406400
Характеристики
Серия
—
651/01
Вид
—
Муфта
Тип
—
Универсальная
DN
—
125
Материал
—
Высокопрочный чугун
Инженерная система
—
Водоснабжение
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Муфта AVK SUPA ONE PN16, DN125, универсальная, болты из нерж. стали А2, EPDM, серия 651
Цена по запросу
Арт. 651-145-01-406400
Характеристики
|
Серия
|
651/01 |
|
Вид
|
Муфта |
|
Тип
|
Универсальная |
|
DN
|
125 |
|
Материал
|
Высокопрочный чугун |
|
Инженерная система
|
Водоснабжение |
|
Среда
|
Для воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
от -20°C до +70°C |
|
Присоединение
|
Соединитель Supa One |
|
Давление, PN
|
16 |
Универсальная обжимная муфта Supa ONE™. Для воды и нейтральных жидкостей, от -20°C до +70°C
Универсальные муфты Supa One™ от AVK очень просты в установке: достаточно затянуть всего один болт на обоих концах. Муфты имеют угловое отклонение ±4° на обоих концах, подъемные проушины и регулируемую ориентацию болтов. Муфты Supa One™ подходят для труб из высокопрочного чугуна, стали, ПВХ и полиэтилена и обеспечивают возможность соединения двух труб из различных материалов.
| Вариант 651/01-001 | |
|---|---|
| Соединение |
Соединитель Supa One |
| Материал | Высокопрочный чугун |
| Классификация давления | PN 16 |
Преимущества
- Для установки необходимо затянуть всего один болт с каждой стороны (максимальный момент затяжки 150 Нм)
- Конструкция соответствует EN 545, обеспечивает надежность и долговечность использования
- Совместимость с трубами из высокопрочного чугуна, стали, ПВ и ПЭ. Для ПЭ труб необходимо использовать опорную втулку
- Секция кронштейна может поворачиваться на 360°, что обеспечивает регулируемую ориентацию болта для облегчения монтажа.
- ±4° допустимое отклонение с каждой стороны
- Большие допуски на глубину вставки позволяют использовать трубу с неровным срезом
- Повторная затяжка болтов не требуется
- Монтажные проушины облегчают монтаж
- Защитное эпоксидное порошковое покрытие по DIN 3476-1 и EN 14901, сертификат GSK
- Прокладка сертифицирована для применения в сетях питьевого водоснабжения
- Болты из нержавеющей стали A2 покрыты антифрикционным покрытием для предотвращения истирания

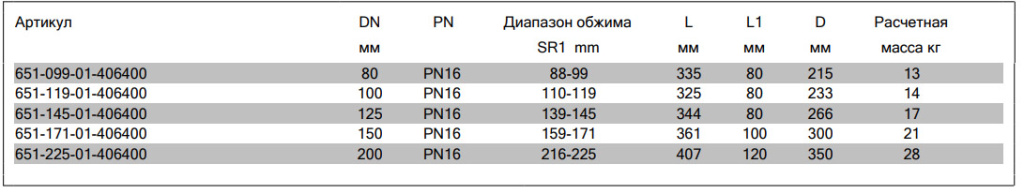

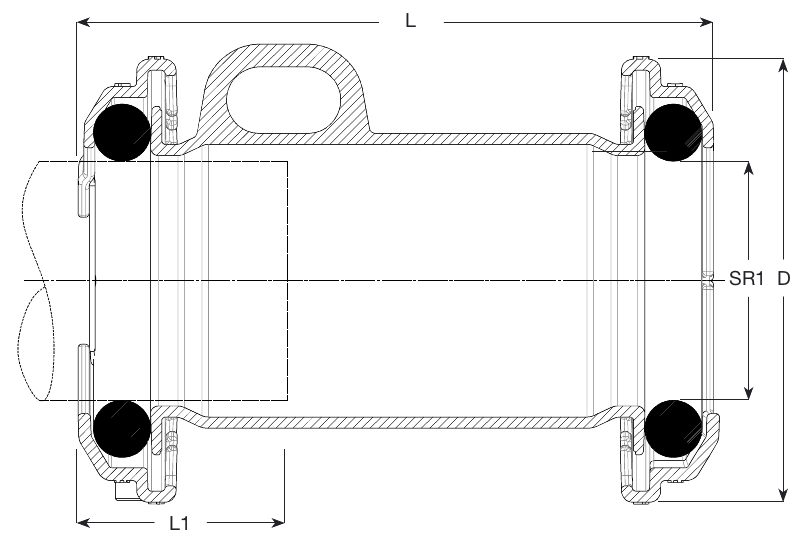

Размеры

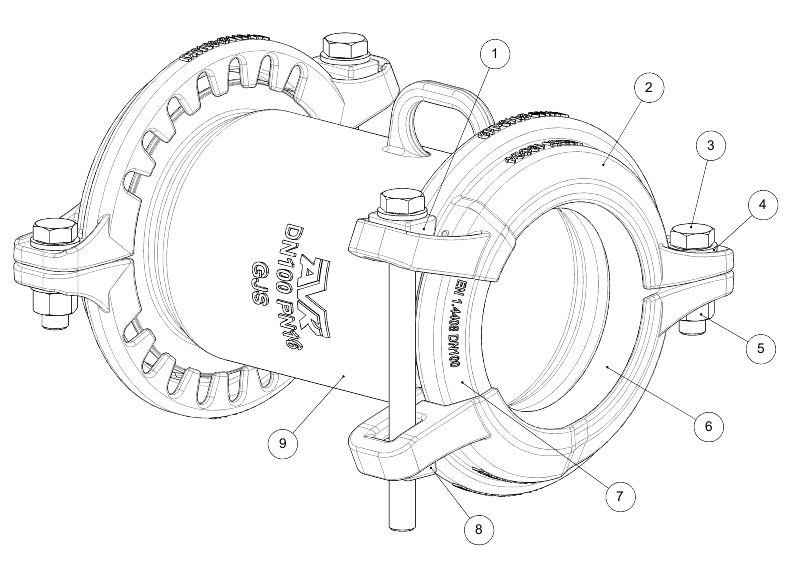

Комплектующие
| 1. |
Сферическая шайба |
нержавеющая сталь А2 |
| 2. |
Прижимная скоба |
высокопрочный чугун GJS-450-10 |
| 3. | Болт |
нержавеющая сталь А2 |
| 4. | Шайба |
нержавеющая сталь А2 |
| 5. | Гайка |
нержавеющая сталь А4 |
| 6. |
Прокладка |
резина EPDM |
| 7. |
Фиксатор прокладки |
нерж. сталь 1.4408 |
| 8. |
Защитная крышка |
нерж. сталь 1.4408 |
| 9. | Втулка | высокопрочный чугун GJS-500-7 (ВЧ50) |
Стандарты
- Конструкция по EN 545
Чтобы купить муфту AVK SUPA ONE PN16, болты из нерж. стали А2, EPDM, серия 651- оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
